Особенности использования быстросъемных соединений в пожарной охране

В пожарной охране быстросъемные соединения (официально - соединительные головки) — это критический узел системы, от которой зависят жизнь людей и скорость подачи воды. Их особенности кардинально отличаются от промышленных или бытовых «быстросъемов».

Рассмотрим ключевые технические и тактические нюансы:

1. Стандарт соединения (проблема несовместимости).

Самая главная особенность - это отсутствие единого мирового стандарта, а также принципиальное отличие от гражданских систем.

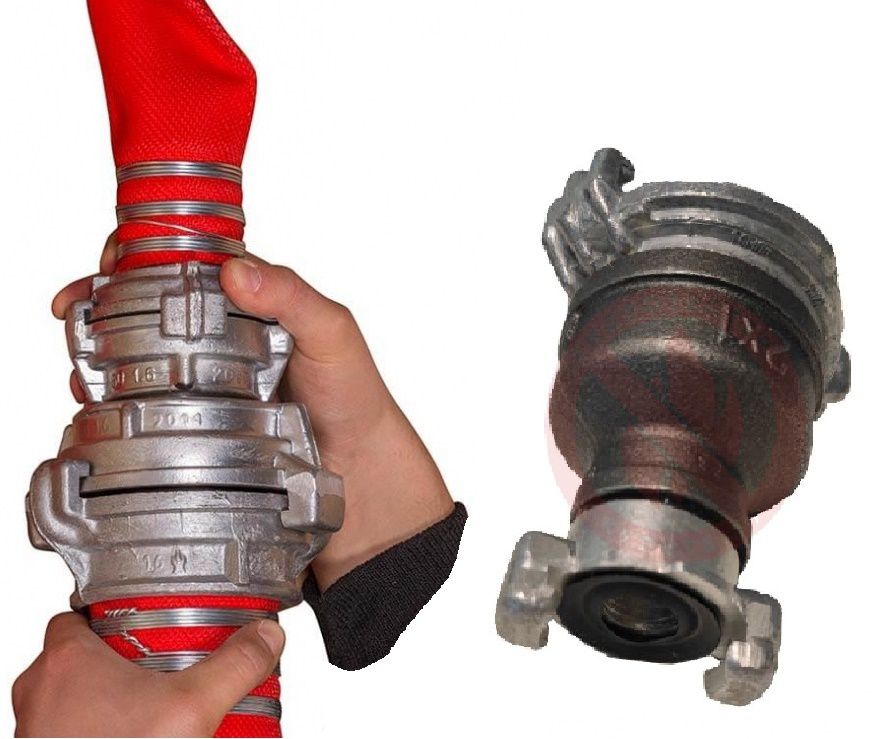

Россия и постсоветское пространство (ГОСТ Р 53279-2009): Используется кулачковый (цапфовый) тип «Богданов» (или просто «пожарный Рот»). Соединение происходит не резьбой, а заскакиванием кулачков (клыков) одной головки в пазы другой с проворотом.

Важно: их невозможно соединить с садовым шлангом или строительной помпой без спецпереходников (которые в боевой работе запрещены).

Западные стандарты: Storz (симметричный, самый распространенный в Европе), Nakajima (Япония), Barcelona (Испания), NH (США, резьбовой). При международных учениях это создает колоссальные трудности.

2. Физика уплотнения: «Спасание на воде».

В отличие от гидравлики, где уплотнители держат высокое давление масла, в пожарных головках используется принцип, рассчитанный на низкое давление и грязную среду.

Плоское кольцо: уплотнение достигается сжатием резинового кольца (прокладки) между плоскими торцами двух головок.

Самоуплотнение под давлением. Это ключевая особенность. При повышении давления вода давит на внутреннюю кромку прокладки, распирая ее и прижимая к стенкам. Чем выше давление, тем герметичнее соединение (но до определенного предела).

Сброс остаточного давления. Разъединить головки под давлением практически невозможно (сила трения кольца о торец огромна). Именно поэтому на разветвлениях и насосах есть краны сброса, а пожарные стравливают давление, слегка отвернув головку «на себя» до шипения воздуха, но не разъединяя полностью.

3. Устойчивость к загрязнениям и ударам (Критерий живучести).

Пожарный рукав тащат по асфальту, битому стеклу, грязи и льду. Головки спроектированы «дубовыми» в ущерб изяществу:

• материал, преимущественно алюминий (реже латунь для агрессивных сред); алюминий легкий, но при падении на бетон с 3-го этажа головка может расколоться (потеря рукавной линии);
• геометрия «ласточкин хвост», выступы (клыки) имеют трапециевидную форму. Даже если в паз набьется грязь или лед, выступ при провороте выбьет грязь наружу (самоочистка);
• защитный буртик, по окружности головки идет выступающее кольцо, которое принимает на себя удары при волочении, защищая клыки от смятия.

4. Тактические особенности при работе в СИЗОД.

При тушении пожаров в непригодной для дыхания среде газодымозащитники работают в толстых крагах (перчатках).

Соединение вслепую. Пожарный соединяет головки на ощупь. Для этого на головках есть специальные усики или ребра, позволяющие мгновенно сориентировать клыки в пазах.

Запрет на перехлест. Если «закусить» алюминиевую резьбу или клыки с перекосом, образуется заусенец. В темноте он распарывает краги или рукава. Боевая пара «ствольщик - подствольщик» обязана контролировать соединение тактильно, а не визуально.

5. Проблема гидроудара и «слабое звено».

Соединительная головка - это самое жесткое и тяжелое место в гибкой линии.

Эффект хлыста. При порыве рукава (особенно диаметром 77 или 150 мм под давлением 8 атм) головка с насадком превращается в смертельно опасный снаряд. Поэтому во многих современных стандартах применяют страховочные тросы (ремни безопасности) для крупных диаметров.

Слабая сторона. Насосно-рукавная система прочнее самого рукава. Быстросъемное соединение не должно разъединяться самопроизвольно при рывках, оно обязано терпеть нагрузку до разрыва ткани рукава, но при этом не разрушаться само (требование прочности головки превышает прочность рукава).

6. Специфические разновидности в вооружении.

Кроме стандартных напорных головок (ГР, ГМ), пожарная охрана использует специфические быстросъёмы:

• головки всасывающие (ГРВ): соединение не герметичное по торцу, а с использованием клиньев и затяжки ключом. Это не совсем «быстросъем» в обычном понимании, так как требует инструмента, но имеет элементы байонетного захвата;
• головки-заглушки: имитируют ответную часть, мгновенно глушат магистраль;
• переходники с «гражданскими» стандартами (GOST-R на Storz): Используются для запитки от гидрантов и подключения к автоцистернам иностранного производства (на сборах запрещены к боевому применению из-за риска разрыва при смешанных стандартах давления).

В качестве вывода можно констатировать, что пожарное быстросъемное соединение - это компромисс между скоростью (1 секунда на стыковку без резьбы) и надежностью (выдерживает рывки трактора), но оно абсолютно нетерпимо к «левому» металлу и требует ручного сброса давления перед разборкой линии.
