Буран-8взр
Характеристики
Описание

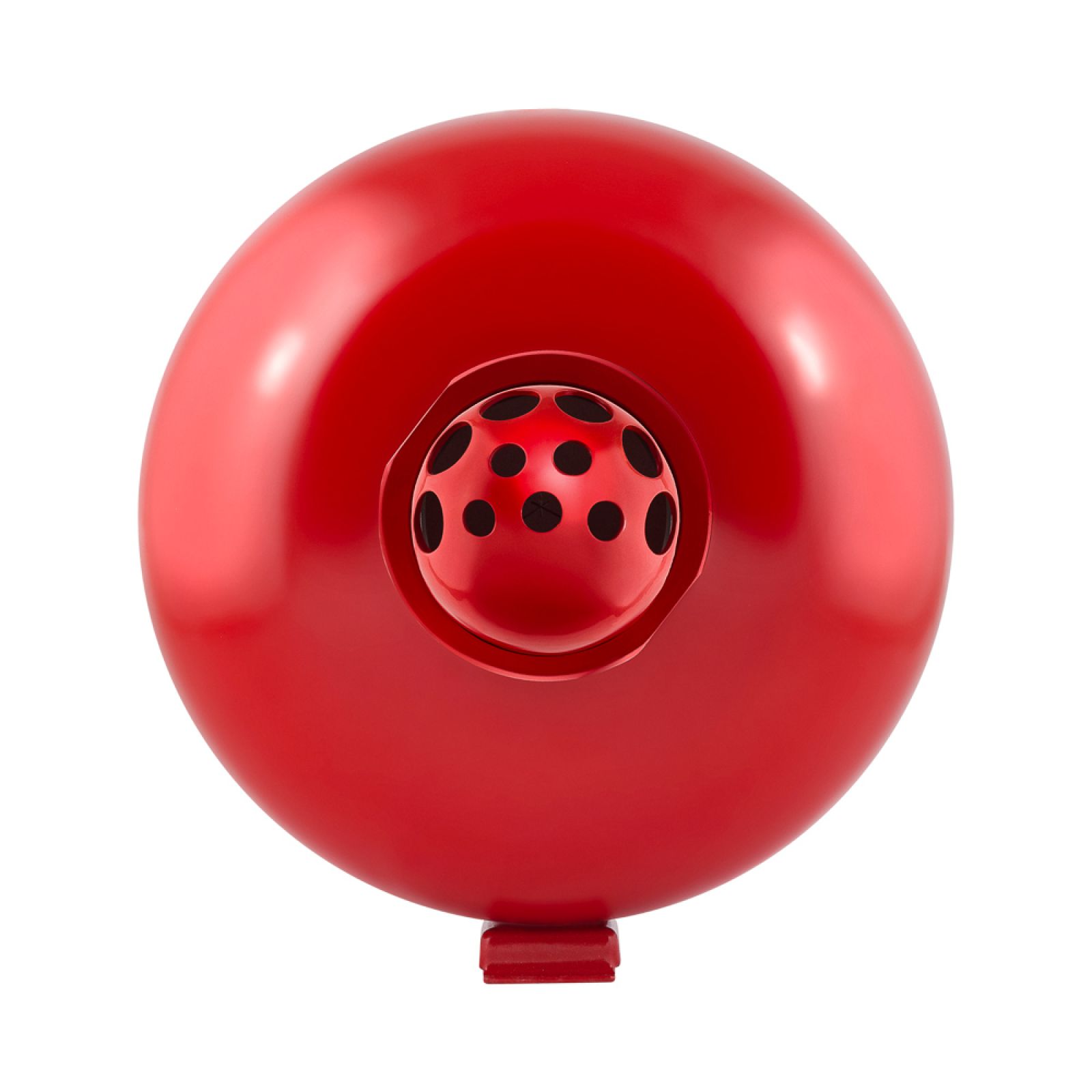

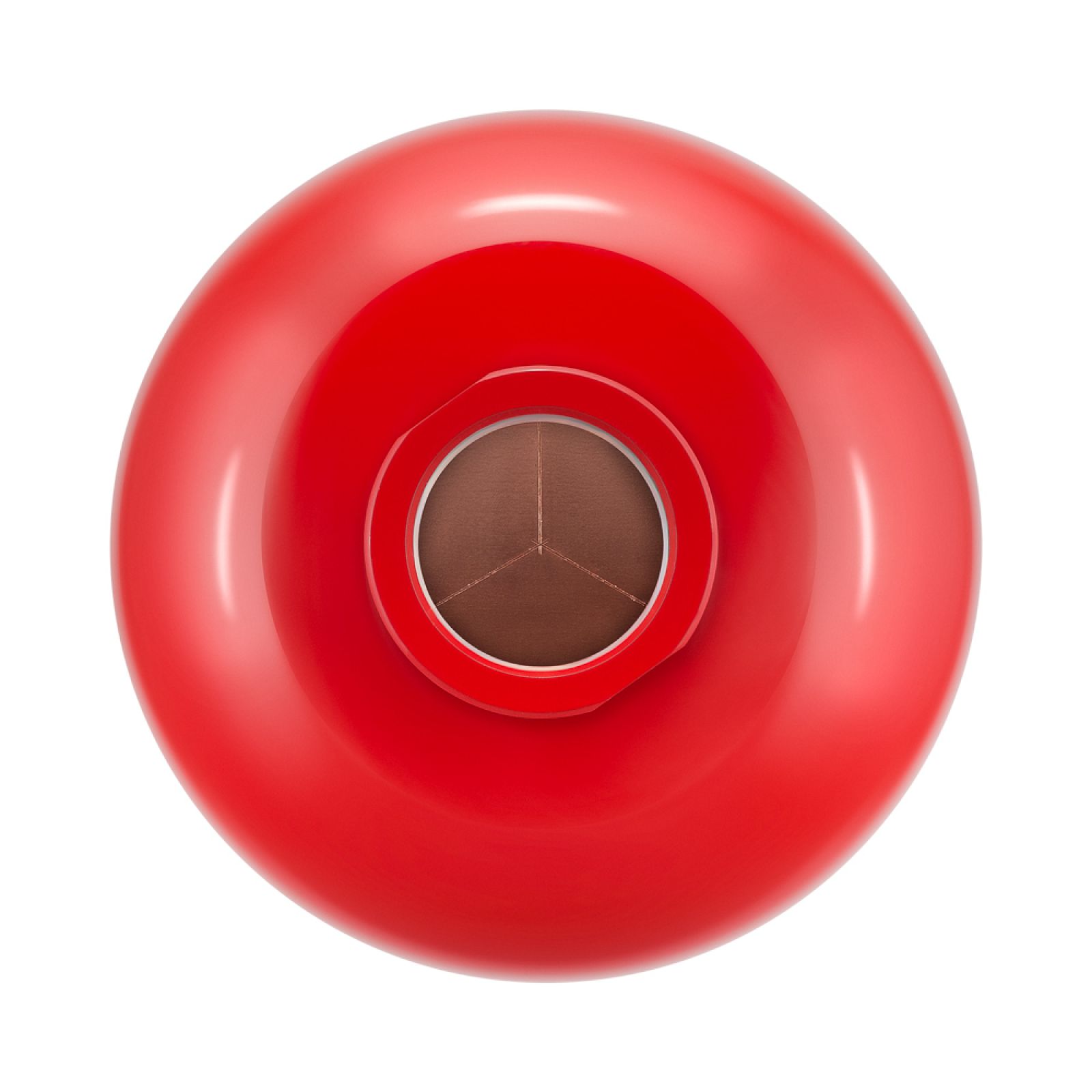

Модуль порошкового пожаротушения Буран-8взр (далее по тексту модуль) во
взрывозащищенном исполнении предназначен для локализации и тушения пожаров классов А, В, С, а также Е (пожары горючих веществ и материалов электроустановок, находящихся под напряжением, параметр пробивного напряжения не учитывается согласно п.10.1.6 СП 485.1311500.2020).
Модуль не предназначен для тушения возгораний щелочных и щелочноземельных металлов, а также веществ, горение которых может происходить без доступа воздуха.
Модуль используется в качестве исполнительного устройства в автоматических установках пожаротушения.
Модуль не содержит озоноразрушающих веществ.
Климатическое исполнении модуля УХЛ категорий размещения 2 и 5 по ГОСТ 15150-69 для температуры окружающей среды от минус 50ºC до плюс 50ºC при относительной влажности до (98±2)% при температуре 35ºC. Маркировка взрывозащиты 1Ex d llB T4 Gb X в соответствии с ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Модули могут применяться в помещениях и наружных установках во взрывоопасных зонах классов 1, 2 по ГОСТ IEC 60079-10-1-2011, в которых возможно образование взрывоопасных смесей категорий llА и llВ по ГОСТ Р МЭК 60079-20-1-2011 с температурой самовоспламенения более 135ºC (группы взрывоопасных смесей Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 60079-20-1-2011).
Правила применения модулей во взрывоопасных зонах – в соответствии с требованиями ГОСТ IEC 60079-14-2011, гл. 7.3 ПУЭ, Федеральных норм и правил в области промышленной безопасности "Правила безопасности в нефтяной и газовой промышленности", настоящего Руководства по эксплуатации (МПП(р)-8.04.00.000РЭ) при обязательном выполнении условий
безопасной эксплуатации.
Модули порошкового пожаротушения Буран-8взр с маркировкой взрывозащиты 1Ex d llB T4 Gb X выпускаются в модификациях, отличающихся способом крепления на защищаемом объекте и устройством подачи огнетушащего порошка в защищаемую зону.
Наименования выпускаемых модификаций (моделей) модулей приведены в таблице 1.
Таблица 1
Наименование | Способ крепления | Устройство подачи огнетушащего |
| Буран-8взрУ | Потолочное крепление с высотой установки от 2,5 м до 6,5 м |
Насадок - распылитель в составе модуля. |
| Буран-8взрН | Настенное крепление с высотой установки от 2,0 м до 3,0 м |
Примеры условного обозначения модуля при записи в технической документации и при заказе:
МПП(р-вз)-8У-И-ГЭ-УХЛ2,5-ТУ 4854-006-52459334-2001 Буран-8взрУ 1Ex d llB T4 Gb X;
МПП(р-вз)-8Н-И-ГЭ-УХЛ2,5-ТУ 4854-006-52459334-2001 Буран-8взрН 1Ex d llB T4 Gb X.
Первые четыре буквы обозначают сокращенное название - модуль порошкового пожаротушения с частично разрушающимся корпусом; вз – взрывозащищенное исполнение; 8 – с объемом корпуса 8 литров; И – импульсный (быстрого действия); ГЭ – с газогенерирующим элементом; УХЛ2,5 – климатическое исполнение; номер технических условий ТУ 4854-006-52459334-2001; наименование модификации модуля согласно таблице 1; маркировка взрывозащиты по ГОСТ 31610.0-2014.
Технические характеристики:
| Наименование, единицы измерения | Значение |
| Маркировка взрывозащиты | 1Ex d llB T4 Gb X |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013) | IР54 |
| Класс электротехнического изделия по способу защиты человека от поражения электрическим током в соответствии с ГОСТ 12.2.007.0-75 | III |
| Масса модуля, кг | 12,9±0,6 |
| Масса огнетушащего порошка ВЕКСОН – АВС 70 Модуль ТУ 2149-238-10968286-2011, кг | 7,0±0,3 |
| Вместимость корпуса, л | 8,0±0,2 |
| Температурные условия эксплуатации, ºС | от – 50 ºС |
| Назначенный срок службы, лет | 10 |
| Группа механического исполнения модулей по ГОСТ 30631-99 | М2 |
При создании модульных установок пожаротушения для использования во взрывоопасных зонах применяются модули порошкового пожаротушения Буран-8взр.
Область применения: модули с маркировкой взрывозащиты РВ Ех iа I Mb Х / 1Ех iа IIС 110ºС Gb Х могут применяться в шахтах (рудниках) и их наземных строениях опасных по рудничному газу (метану) и/или угольной пыли, а также в помещениях и наружных установках во взрывоопасных зонах классов 1, 2, в которых возможно образование взрывоопасных смесей категорий llА, llВ, llС, с температурой самовоспламенения более 110ºC (Т1, Т2, Т3, Т4, 110 ºC).
