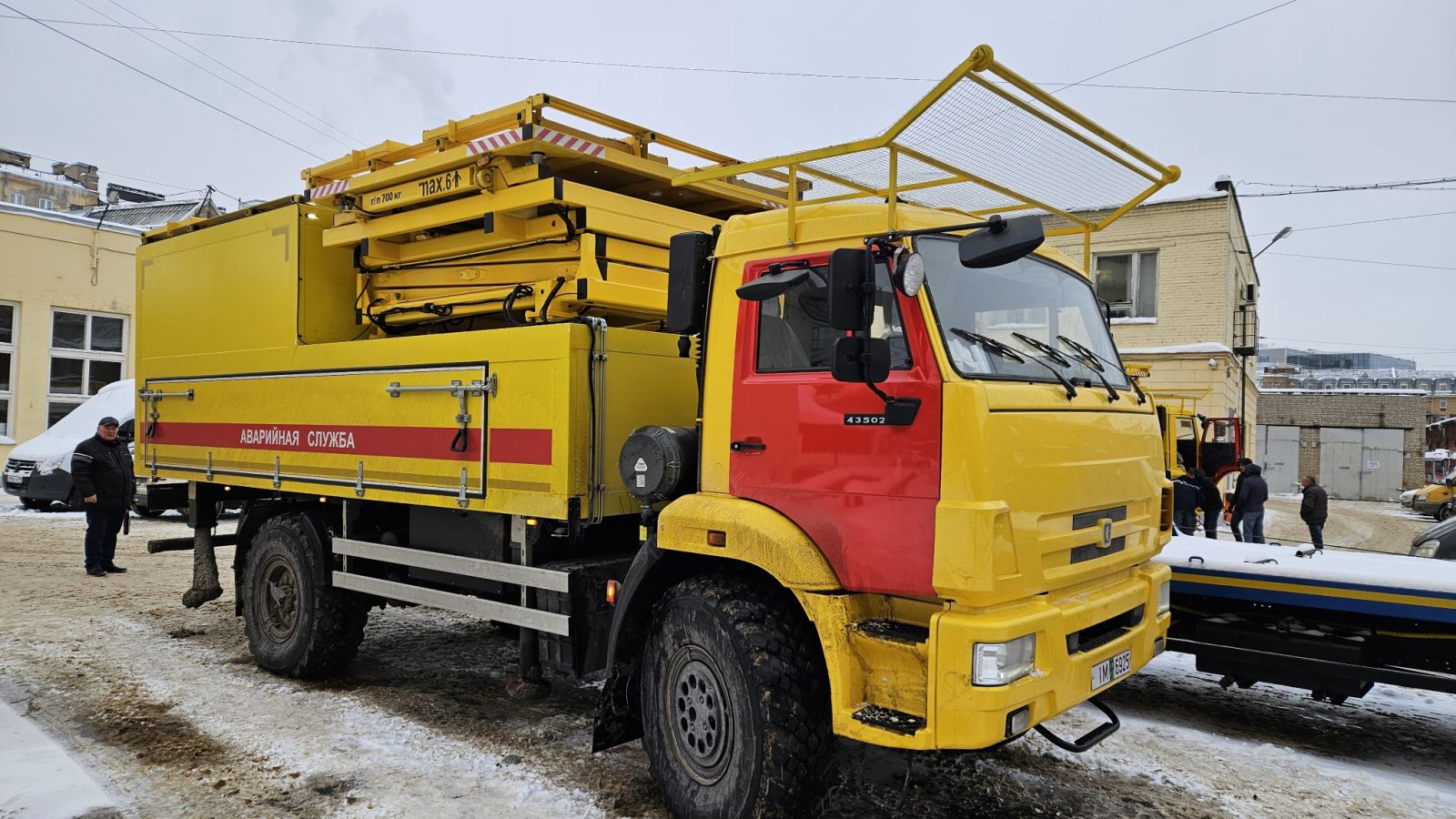

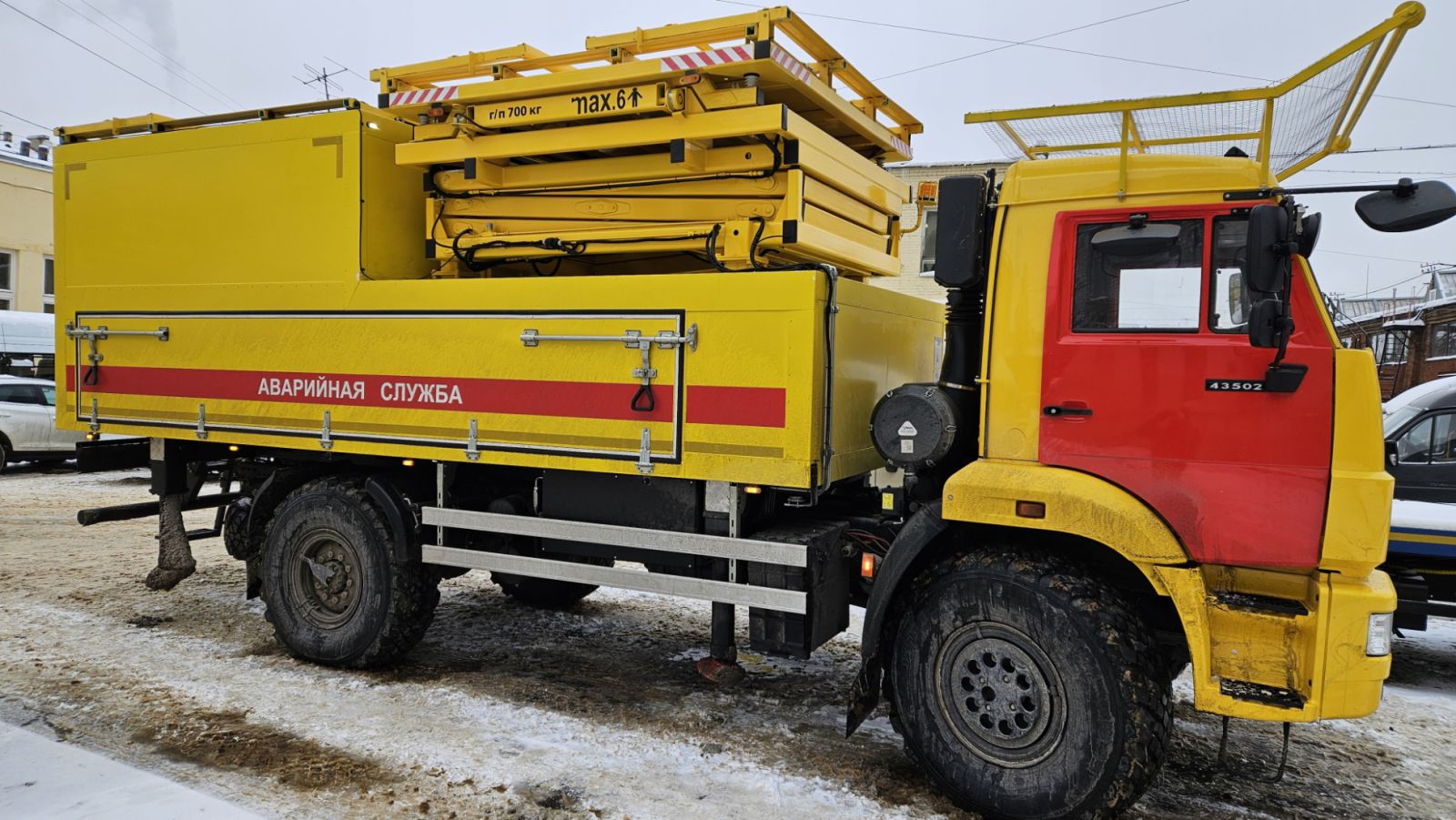

Подъемник АТМ-9.5(аварийно-техническая машина) предназначен для обслуживания и ремонта контактных сетей трамваев и троллейбусов, а также проведения других работ на высоте до 7,5м. Обеспечиваеттранспортировку бригады электромонтеров с необходимыми материалами, деталями и инструментами, а такжепроведение монтажных, профилактических и ремонтных работ контактных сетей с использованием рабочей платформы. Подъемник предназначен для передвижения по дорогам общего пользования в условиях интенсивного транспортного потока и трамвайным путям с открытой рельсошпальной решеткой, а также под мостами, эстакадами и в тоннелях. (Подъемник допускает передвижение в пределах участка производства работ с людьми на поднятой рабочей платформе на высоту до 5 метров для ревизии контактной сети при скорости движения до 5 км/ч.)*
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Шасси транспортного средства подъемника
КАМАЗ 43253
Тип двигателя
Дизельный
Колесная формула
4*2
Рабочая высота подъёма рабочей платформы подъемника , мм
7500
Наружные габариты рабочей платформы (длина и ширина), мм
2450x2450
Грузоподъёмность рабочей платформы подъёмника, кг, не более
500
Поперечное перемещение рабочей платформы подъемника, мм
1200
Изоляция рабочей платформы, Вольт
2000
Габариты инструментальных отсеков
5200х700х600 – 1шт*
2500х1100х1600 – 1шт*
Наружные габариты кузова-кунга (длина, ширина, высота), мм
3000х2500х2000
Приводы механизмов подъёма рабочей платформы и грузов, привод механизма смещения платформы
гидравлические
Тип автоподьемника
Пантографного типа
Максимальное давление рабочей жидкости, МПа
16
Максимальная производительность насоса, л/мин
53,7
Рабочий объем насоса, см3
32-50
Габариты машины в транспортном положении, мм, не более: (длина, ширина, высота), мм
7680х2550х3620
Максимальная скорость передвижения подъёмника, км/ч, не более
70
Количество мест в салоне, ед.
2
Масса полная, кг, не более
15500**
Масса оборудования, кг, не более
2800
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПОДЪЕМНИКА АТМ-9.5
четыре гидравлических аутригера
грузовые отсеки для транспортировки материалов
пневмопровод к рабочей платформе для привода пневмоинструмента или краскопульта*
дополнительный автономный насос аварийного опускания рабочей платформы и приведения машины в транспортное положение
дистанционное управление подъемом – опусканием и поперечным перемещением рабочей платформы
гидромеханическая система блокировки самопроизвольного опускания рабочей платформы
ограничитель предельного груза
система контроля положения опор*
электронный сигнальный креномер*
автоматическое устройство блокировки подъема рабочей платформы выше установленного значения для движения с людьми, находящимися на поднятой платформе*
автоматическое устройство блокировки горизонтального перемещения рабочей платформы при не выставленных аутригерах
возможность установки оборудования рельсового хода*
