Узлы управления спринклерных установок водяного и пенного пожаротушения
В современных установках пожаротушения одним из основных элементов является узел управления.
Узел управления это совокупность устройств, расположенных между подводящим и питающим трубопроводами спринклерных и дренчерных установок водяного и пенного пожаротушения. Он предназначен для контроля состояния и проверки работоспособности указанных установок в процессе эксплуатации.
Узлы управления могут размещаться в насосных станциях, помещениях пожарных постов, в защищаемых помещениях или вне защищаемых помещений, имеющих температуру воздуха +5°С и выше.
Основные функции узла управления:
1. Контроль состояния установок пожаротушения. Мониторинг давления в питающем и распределительном трубопроводах. Обнаружение утечек или срабатывание спринклера.
2. Запуск установок пожаротушения при срабатывании спринклера или технического средства пожарной сигнализации. Узел управления автоматически открывает подачу огнетушащего вещества из подводящего трубопровода в распределительную систему.
3. Подача огнетушащих веществ с необходимым расходом и давлением воды или водного раствора пенообразователя.
4. Сигнализация о пожаре. Формирование электрических сигналов для запуска систем пожарной сигнализации, оповещения и управления инженерными системами.
5. Для дренчерных установок узел управления служит пусковым устройством по сигналу от внешней системы пожарной сигнализации.
ЗАО «ПО «Спецавтоматика» г. Бийск выпускает оросители, узлы управления, устройства и сигнализаторы, модульные пожарные насосные установки и другие изделия для построения АУП.
Типы узлов управления спринклерных установок и их применение
1.Для водяных установок пожаротушения:

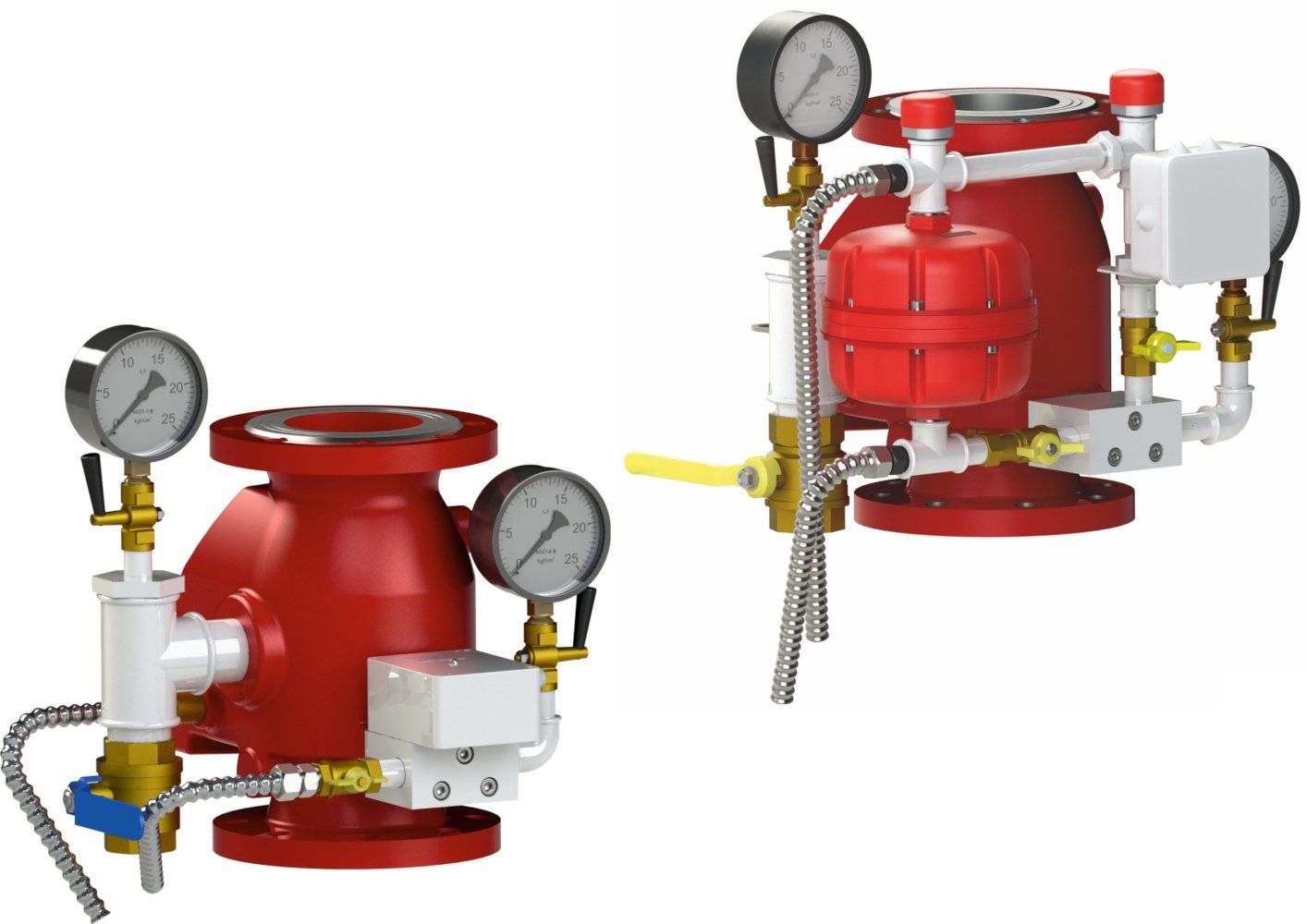

Узел управления автоматических установок пожаротушения спринклерных водозаполненных (УУ-СП) применяется в отапливаемых помещениях, где температура всегда выше +5°С.
УУ-СП включает в себя запорную арматуру, задвижки или затворы, вентили, контрольно-сигнальный клапан, сигнализаторы давления и манометры для визуального контроля давления до и после клапана.
Принцип работы основан на том, что все трубопроводы постоянно заполнены водой под давлением. При активации спринклерного оросителя наблюдается значительное снижение давления в распределительном трубопроводе и над клапаном. Это инициирует открытие клапана, что приводит к поступлению жидкости под давлением из подводящего трубопровода в узел управления. В процессе открытия клапана жидкость под высоким давлением поступает к сигнализатору давления. Сигнализатор давления запускает систему пожарной автоматики. В результате устройство управления переходит в рабочий режим, обеспечивая эффективное функционирование системы пожаротушения.
Узел управления автоматических спринклерных воздушных установок пожаротушения с компрессором (УУ-СПК) применяется в неотапливаемых помещениях (склады, парковки), где есть риск замерзания воды. Принцип работы основан на том, что распределительный трубопровод заполнен сжатым воздухом (или азотом). Вода находится до узла управления.
При срабатывании спринклера давление воздуха падает, узел открывается, и вода вытесняет воздух, поступая в сеть. Конструкция УУ-СПК аналогична водозаполненому узлу, но дополнена компрессором для поддержания давления воздуха и реле контроля давления воздуха.
2. Для пенных установок пожаротушения:
Узел управления так же является ключевым компонентом в системах пенного пожаротушения, предназначенных для ликвидации возгораний легковоспламеняющихся и горючих жидкостей в промышленных условиях, включая химические производства и ангары. Принцип функционирования данного узла идентичен водяным системам пожаротушения, что позволяет обеспечить их интеграцию и взаимозаменяемость в рамках комплексных противопожарных решений.
Автоматические установки пенного пожаротушения отличаются от водяных благодаря использованию дополнительного оборудования: насосов-дозаторов, автоматических дозаторов с трубой Вентури, пеносмесителей эжекторного типа и баков-дозаторов. При активации системы пожаротушения вода из подводящего трубопровода проходит через дозатор и узел управления. Дозатор смешивает пенообразователь из внешнего бака в нужной пропорции. Полученная водопенная смесь поступает в распределительную сеть, направляясь к пенным спринклерам или дренчерам. Эти установки могут быть как «мокрого», так и «сухого» типа.
Проектирование, монтаж и испытания узлов управления регулируются п 6.8 СП 485.1311500.2020 «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования» и ГОСТ Р 53279-2009 «Головки и узлы управления автоматических установок пожаротушения. Технические требования и методы испытаний».
Узел управления - это сложное инженерное устройство, обеспечивающее автоматичность, надежность и готовность спринклерной системы пожаротушения. Правильный выбор типа узла управления, учитывающий специфику защищаемого объекта и технические параметры системы, является критически важным фактором для обеспечения ее эффективной работы.
