Узлы управления дренчерных установок водяного и пенного пожаротушения.
Узлы управления дренчерных установок водяного и пенного пожаротушения.
Узлы управления (УУ) — это «сердце» автоматических дренчерных систем пожаротушения. Они обеспечивают автоматический или дистанционный пуск, контролируют состояние системы и подают огнетушащее вещество (воду или раствор пенообразователя) к оросителям после их срабатывания.
В отличие от спринклерных систем пожаротушения, где каждый ороситель срабатывает индивидуально (об этом мы рассказывали в статье https://portal.edufire37.ru/articles/1029), в дренчерной системе пуск происходит сразу для всей защищаемой зоны по сигналу от внешних устройств (извещателей пожарной сигнализации, тросового механизма и т.д.).
Основные функции узла управления:
Удержание рабочей среды (вода, раствор) под давлением в магистральном трубопроводе, питающем дренчерные оросители;
Автоматическое открытие и пропуск огнетушащего вещества (ОТВ) при срабатывании системы обнаружения пожара;
Подача сигнала о срабатывании на приемно-контрольный прибор (ППКП) и/или пульт управления о состоянии («Пожар», «Пуск», «Норма», «Неисправность»);
Контроль состояния давления в питающих и распределительных трубопроводах;
Возможность ручного (местного и дистанционного) пуска и остановки. Слив ОТВ из трубопроводов после работы.
Классификация узлов управления для дренчерных установок
1. По типу побудительной системы (способу приведения в действие):
с электрическим приводом (электроприводом). Запорный орган (заслонка или клапан) открывается электродвигателем или электромагнитом. Наиболее распространенный тип для автоматического запуска по сигналу от автоматических пожарных извещателей (АПИ).
с гидравлическим приводом открываются давлением воды, поступающей из сработавшей побудительной линии, от вскрывшихся замков спринклерных оросителей. Классический тип для систем с гидравлическим побуждением.
с пневматическим приводом открываются сжатым воздухом или газом. Применяются реже, например, во взрывоопасных зонах.
с механическим (ручным) приводом открываются вручную маховиком или рычагом. Используются для локального или резервного пуска.
2. По виду огнетушащего вещества:
для водяных установок (УУ-В) рассчитаны только на работу с водой.
для пенных установок (УУ-П) имеют дополнительную конструктивную особенность для дозирования и смешивания пенообразователя с водой.
Рассмотрим принцип работы узлов управления:

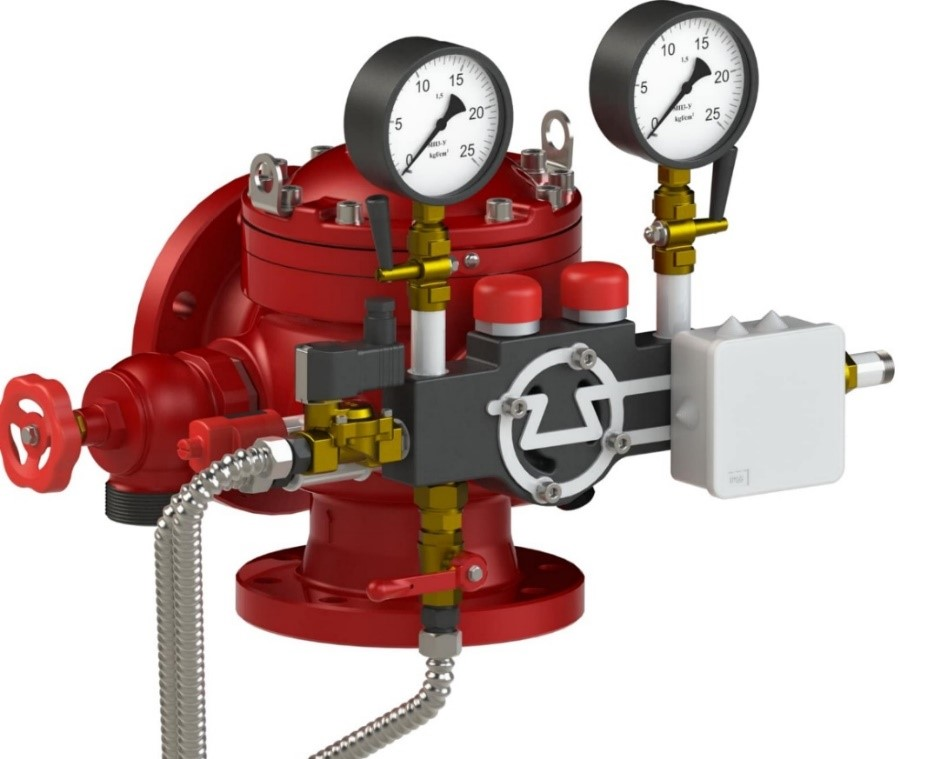

1. Узел управления с электроприводом для водяной установки:
Дежурный режим УУ-В: Запорная заслонка (клапан) закрыта. Подводящий трубопровод от насосной станции или водопровода находится под давлением. Распределительные трубопроводы и дренчерные оросители сухие (в сухих системах) или заполнены водой без давления (в заливных системах). Система контроля давления находится в режиме ожидания.
Режим срабатывания УУ-В: при появлении сигнала «Пожар» от АПИ, ППКП или от нажатия кнопки ручного пуска, на электропривод подается напряжение. Привод открывает запорный орган. Вода под давлением поступает в распределительные трубопроводы и выходит через открытые дренчерные оросители в защищаемую зону. При начале движения воды срабатывает сигнализатор давления, формируя сигнал «Узел управления активирован». Этот сигнал, как правило, запускает пожарные насосы (если они не были запущены ранее) и передается на пульт. Остановка производится вручную (дистанционно или на месте) после ликвидации пожара путем подачи команды на закрытие электропривода.
2. Узел управления для пенной дренчерной установки
(с эжекционным дозатором):
Дежурный режим УУ-П: аналогичен водяному. Дополнительно, линия всасывания пенообразователя заполнена, но поток отсутствует.
Режим срабатывания УУ-П: по сигналу от АПИ открывается основной запорный клапан электроприводом. Вода, проходя через дозатор-эжектор, создает в камере разрежение. Под действием этого разрежения пенообразователь из емкости через всасывающую линию подсасывается в основной поток воды. Конструкция эжектора обеспечивает точное процентное соотношение вода/пенообразователь. Готовый водный раствор пенообразователя поступает к дренчерным оросителям. На выходе из дренчерного оросителя, смешиваясь с воздухом, раствор превращается в воздушно-механическую пену.
Основными производителями оборудования, входящего в состав автоматических установок пожаротушения, являются следующие компании: «Спецавтоматика», «Пожнефтехим», а также поставщики импортного оборудования компаний «Viking», «Tyco» и др. Техническое обслуживание АУП осуществляется на основании п.7.2 ГОСТ Р 59636-2021 «Установки пожаротушения автоматические. Руководство по проектированию, монтажу, техническому обслуживанию и ремонту. Методы испытаний на работоспособность».
Проектирование, монтаж и обслуживание узлов управления дренчерных установок должны выполнять организации, имеющие соответствующую лицензию МЧС РФ. Выбор конкретного типа и модели узла осуществляется на основе гидравлического расчета и в соответствии с проектом, разработанным для конкретного объекта.
