Пожарная опасность открытых и скрытых электропроводок
Электропроводка обеспечивает передачу электроэнергии и должна быть надежной и безопасной. Однако именно она часто становится причиной пожаров. Давайте разберёмся, почему так происходит.
В соответствии с Правилами устройства электроустановок электропроводка — это совокупность проводов и кабелей, а также креплений, защитных конструкций и деталей (п.2.1.2 ПУЭ).
При развитии аварийных режимов работы, таких как короткое замыкание или перегрузка, электропроводка может стать как источником зажигания, так и путем распространения пожара. Как известно, аварийные режимы в электроустановках протекают с избыточным выделением тепла. В момент короткого замыкания проводники могут расплавиться, образовав раскалённые частицы металла. Эти частицы могут разлетаться, вызывая дополнительные очаги возгорания и увеличивая риск распространения пожара. Изоляция проводов может нагреться до такой степени, что воспламенится, а затем огонь распространится на поддерживающие конструкции. Изоляция проводов может так же воспламениться от внешних источников огня. Загоревшаяся изоляция способна быстро распространить пламя на соседние материалы и конструкции. Понимание этих закономерностей помогает лучше защитить себя и своё имущество от пожаров, связанных с электропроводкой.
В зависимости от способа выполнения, проводки делятся на открытые и скрытые (п.2.1.4. ПУЭ). В зависимости от того, где они проложены, проводки бывают внутренние и наружные (п.2.1.5 ПУЭ). Внутренние прокладываются внутри помещений. Наружные проводки прокладываются по наружным стенам зданий, под навесами или между зданиями на опорах. Они также могут быть открытыми или скрытыми.
Открытые проводки прокладываются по поверхности стен, потолков, ферм и других строительных элементов (рис. 1). Они могут быть стационарными, передвижными или переносными. Такие проводки монтируются на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, электротехнических плинтусах и наличниках. Важно, чтобы строительные элементы зданий были несгораемыми.
Открытые электропроводки больше подвержены внешним воздействиям влаги и агрессивных сред. При определённых условиях технологические среды ухудшают состояние изоляции проводов, под действием влаги на изоляции образуется проводящий слой, и появляются токи утечки, что приводит к обугливанию изоляции и возникновению дугового разряда, способного воспламенить изоляцию. В случае загорания таких проводок они способны поджечь опорные конструкции, на которых расположены и распространить пламя по этим конструкциям.

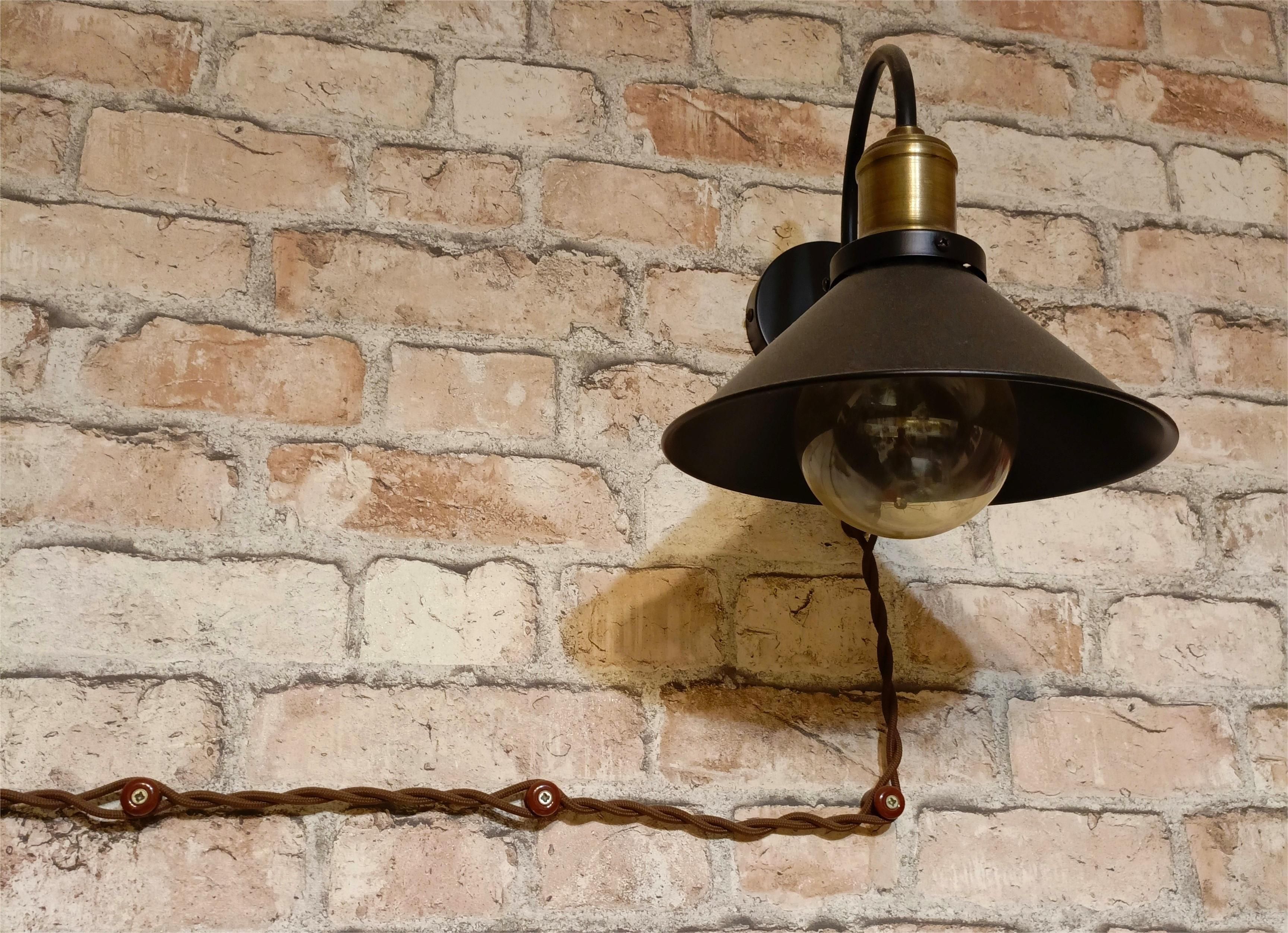

Рисунок 1. Открытая проводка на роликах
Скрытые проводки прокладываются внутри конструктивных элементов зданий, таких как стены, полы, перекрытия и фундаменты (рис. 2). Они могут быть выполнены в трубах, гибких металлических рукавах, замкнутых каналах в толще бетона или заделаны в строительные элементы (п.2.1.4 ПУЭ).

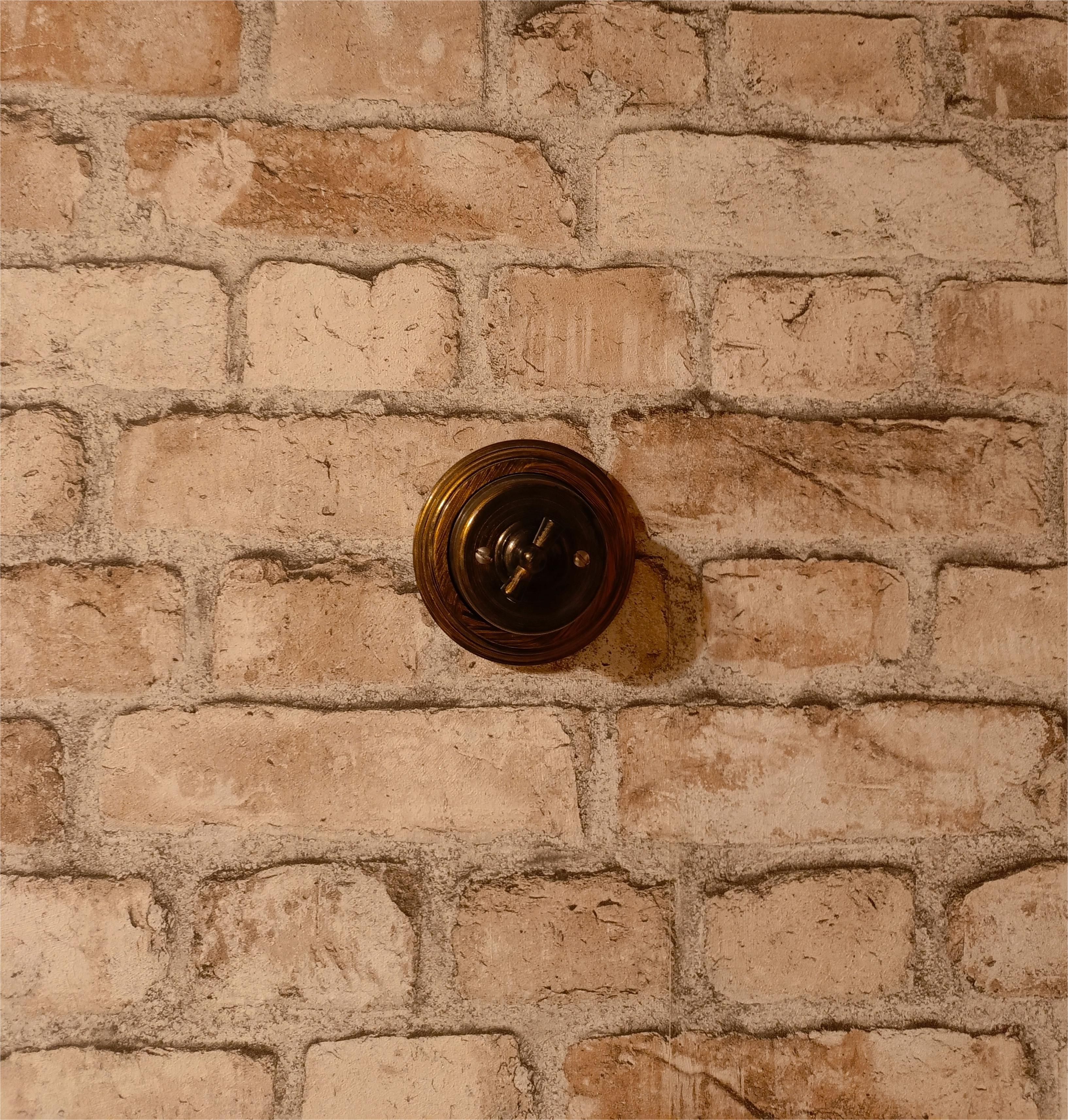

Рисунок 2. Выключатель со скрытой в стене проводкой
Несмотря на то, что скрытая проводка максимально защищена от внешних воздействий, повреждения ее все же возможно, например, во время сверления стены для установки каких-либо креплений. Повреждение скрытых проводок так же могут привести к короткому замыканию, но из-за недостатка кислорода, воспламенение, как правило, не возникает.
Таким образом, наибольшую пожарную опасность представляют открытые проводки, проложенные непосредственно на поверхности стен и потолков. В случае возгорания такие проводки могут не только поджечь опорные конструкции, но и стать путями распространения огня в смежные помещения.
Выбор видов электропроводки и способов прокладки зависит от условий технологической среды и осуществляется в соответствии с требованиями ПУЭ п. 2.1.33, табл. 2.1.2, а прокладка проводов и кабелей по условиям пожарной безопасности должна осуществляться в соответствии с требованиями п. 2.1.36, табл. 2.1.3. В дополнение к основным требованиям по прокладке электропроводок приводятся требования для электропроводок, расположенных в пожароопасных (гл. 7.4 пп. 7.4.39-7.4.40) и взрывоопасных зонах (гл.7.3 п.7.3.118, табл. 7.3.14, 7.3.120, 7.3.121).
Соблюдение норм и правил при монтаже и эксплуатации электрических сетей — залог безопасности и надежности работы всей системы.
