Что такое плавкий предохранитель и как он работает?

Аппараты защиты — это важные элементы, которые обеспечивают безопасность электрических сетей и оборудования. Их основная функция — автоматически отключать определенные участки сети при развитии аварийных режимов работы, чтобы предотвратить развитие пожара. Одним из наиболее часто применяемых аппаратов защиты от сверхтоков является плавкий предохранитель.

Плавкий предохранитель — это устройство, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. При превышении допустимого тока плавкий элемент внутри предохранителя плавится, разрывая цепь и предотвращая повреждение оборудования. После срабатывания предохранителя плавкую вставку необходимо заменить, чтобы восстановить работу сети.

Плавкий предохранитель (рис.1) состоит из нескольких ключевых элементов: плавкой вставки, контактного устройства, корпуса.

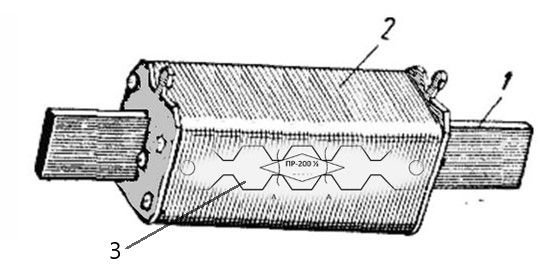

Рис.1. Конструкция плавкого предохранителя

1 – контактное устройство (контактные ножи), 2 – корпус, 3- плавкая вставка

Плавкая вставка — основной элемент, который плавится при перегрузке или коротком замыкании.

Контактное устройство — удерживает плавкую вставку на месте и обеспечивает электрический контакт.

Патрон (корпус) — изоляционная оболочка, которая защищает внутренние компоненты и помогает гасить электрическую дугу, возникающую при перегорании вставки.

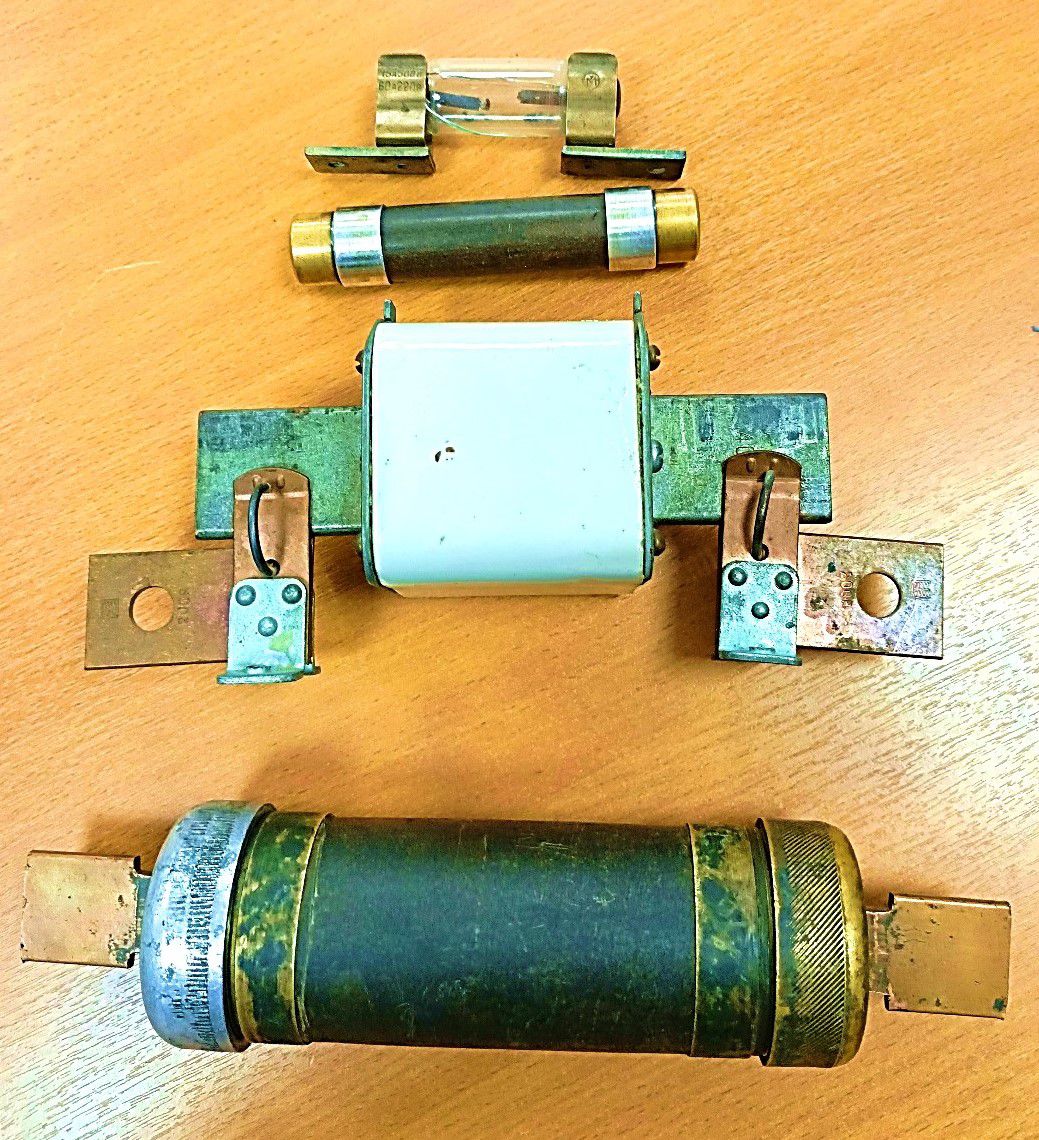

В зависимости от конструкции и особенностей исполнения плавкие предохранители делятся на несколько типов:

- разборные и неразборные,

- с наполнителем и без наполнителя;

- с визуальным указателем срабатывания.

Разборные позволяют заменить плавкую вставку на месте эксплуатации без специального инструмента.

Неразборные требуют замены всего предохранителя, если вставка перегорела.

С наполнителем: дуга гасится в порошковом, зернистом или волокнистом веществе, таком как тальк или кварцевый песок.

Без наполнителя: дуга гасится благодаря высокому давлению в патроне или за счет движения газов.

С визуальным указателем срабатывания: некоторые предохранители имеют индикатор, который показывает, что вставка перегорела.

Принцип работы плавкого предохранителя основан на выделении тепла при прохождении через него электрического тока согласно закону Джоуля-Ленца Q=I²RΔt.  В нормальном режиме работы тепло отводится в окружающую среду. Однако, если ток превышает допустимый уровень, тепло начинает накапливаться в плавкой вставке, что приводит к ее перегреву и расплавлению. При коротком замыкании плавкий элемент может разорваться под действием электродинамических сил. На защитные характеристики плавкой вставки влияют ее длина и форма. Увеличение длины повышает пограничный ток, а использование параллельных ветвей ускоряет разрыв при коротком замыкании. Так вставки с несколькими короткими перешейками имеют большее сопротивление и быстрее нагреваются при перегрузках или коротких замыканиях. Это позволяет быстрее разорвать цепь и предотвратить повреждение оборудования. Для улучшения защитных характеристик плавкой вставки и повышения эффективности предохранителей используются различные по свойствам металлы. Так применение легкоплавких металлов (олово, свинец, цинк, алюминий) обеспечивают большую выдержку времени при перегрузках, но имеют меньшую разрывную способность. Тугоплавкие металлы (медь, серебро) обладают высокой разрывной способностью, но требуют дополнительных мер для улучшения защитных характеристик. Для улучшения свойств используют и комбинации металлов, как правило, такие вставки состоят из тугоплавкого металла, на котором напаян шарик из легкоплавкого. При перегрузке шарик расплавляется, и в месте его контакта с тугоплавким металлом, например, с медью, начинается ее растворение. Это увеличивает удельное сопротивление участка и локальную температуру, поэтому в этом месте вставка плавится гораздо быстрее.

Для того чтобы плавкий предохранитель надежно защищал сеть необходимо, чтобы номинальный ток плавкой вставки был меньше или равен максимально допустимому току в цепи I_доп.≥I_н.вст. Это обеспечит необходимое срабатывание предохранителя раньше, чем выйдут из строя другие компоненты цепи, и защитит оборудование от повреждений. Но в то же время предохранитель не должен иметь заниженных характеристик, так как в противном случае аппарат будет срабатывать, не достигнув опасных для потребителя токовых характеристик.

При использовании электрооборудования важно избегать установки нестандартных и некалиброванных плавких вставок, известных как «жучки», которые могут быть сделаны из медной проволоки или других материалов. Такие вставки не только нарушают работу системы, но и могут стать причиной аварий и пожаров. Поэтому всегда рекомендуется использовать только стандартные плавкие вставки. Правильный выбор и использование предохранителей обеспечивают надежную работу электроустановок и защиту от пожаров.
