Способы контроля огнетушащих веществ в автоматических установках пожаротушения.
В автоматических установках пожаротушения применяются различные методы контроля, зависящие от типа огнетушащего вещества и конструкции системы. Основная цель контроля — убедиться, что система находится в рабочем состоянии и готова к активации.
Основные способы контроля огнетушащих веществ:
1. Газовые установки
В автоматических установках газового пожаротушения (АУГПТ) критически важна герметичность, поэтому контроль сосредоточен на массе или давлении газа.

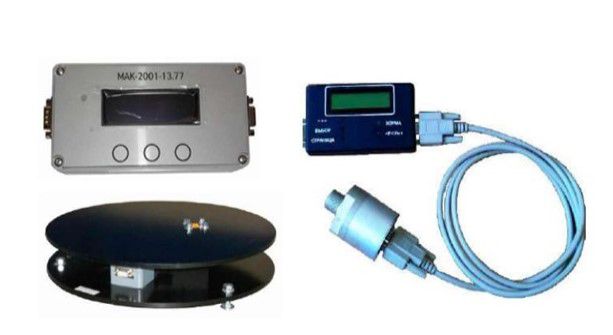

Самый распространённый способ контроля газового огнетушащего вещества (ГОТВ) — это весовой контроль, при котором баллоны с газом устанавливаются на специальные весовые платформы. Электронный терминал непрерывно отслеживает массу и сигнализирует о её снижении из-за утечек.
Для контроля утечки СО2 применяется устройство, выполненное на основе датчиков давления и температуры, использующее интеллектуальную систему анализа для контроля сохранности СО2 производства ООО «ТЕХНОС-М+».
Барометрический контроль давления — современная альтернатива взвешиванию. Модуль газового пожаротушения с ГОТВ находится под давлением; при утечке масса вещества в модуле уменьшается, что приводит к падению давления при постоянной температуре. Задача системы контроля заключается в непрерывном отслеживании давления и сигнализации, если оно опускается ниже допустимого порога.
Этапы работы системы барометрического контроля:
1. Датчик преобразует измеренные значения температуры и давления в электрические сигналы.
2. Контроллер устройства обрабатывает эти сигналы. Он вычисляет фактическое давление с учётом поправки на температуру, сравнивает полученное значение с заданным порогом «Р нижнее» и формирует сигнал тревоги при его нарушении.
3. Результаты измерений и состояние системы (норма/утечка) отображаются на блоке контроля и настройки.
Барометрический контроль является надёжным способом поддерживать АУГПТ в состоянии боевой готовности, своевременно выявляя и устраняя потери газа.
Контроль давления в побудительных баллонах: в АУГПТ с пневмопуском отдельно проверяется давление сжатого воздуха, который используется для открытия клапанов основных модулей.
Нормативный документ СП 485.1311500 (п. 9.8.9) требует, чтобы контроль массы или давления проводился регулярно. Метод контроля сохранности ГОТВ должен обеспечивать фиксацию утечки, не превышающей 5%.
2. Водяные и пенные установки
Для жидкостных и пенных установок пожаротушения основная задача — контроль уровня жидкости в резервуарах и наличия давления в трубопроводах.
Резервуары для хранения запасов воды или раствора пенообразователя оборудуются автоматическими уровнемерами с выводом показаний на пульт управления. Проверка уровня проводится ежедневно.
Проверка работоспособности узлов управления АУПТ — критически важная процедура.
Для узлов управления водяных и пенных установок пожаротушения основная задача контроля заключается в отслеживании давления в питающем, побудительном и распределительном трубопроводе. Падение давления сигнализирует либо об утечке, либо о вскрытии спринклера при пожаре.
В спринклерных установках проверка осуществляется путём открытия специального крана для испытаний. При этом должен сработать сигнальный клапан и выдать командный импульс на сигнализатор давления универсальный (СДУ).
В дренчерных установках работоспособность проверяется имитацией срабатывания пожарных извещателей или открытием крана на побудительном трубопроводе. Ожидаемый результат — срабатывание дренчерного клапана и СДУ.
Для пенных установок пожаротушения дополнительно проверяют кратность и стойкость пены в соответствии с рекомендациями производителя.
Контроль аварийных уровней в резервуаре с водой осуществляется автоматикой, отслеживающей не только основной, но и аварийный уровень в резервуаре, а также уровень в дренажном приямке.
Таким образом, для систем газового пожаротушения первостепенное значение имеет мониторинг утечек огнетушащего вещества посредством контроля массы или давления. В случае же жидкостных и пенных систем пожаротушения критически важными являются оценка достаточности запаса огнетушащего вещества по уровню, верификация кратности и стойкости генерируемой пены, а также готовность распределительной сети к обеспечению эффективного давления подачи.
