Набор инструментов для навязки рукавов
Одной из проблем, возникающих при техническом обслуживании и ремонте пожарных напорных рукавов является ослабление навязки рукава на соединительной головке. Работы по навязке тела рукава на втулку соединительной головки выполняют в условиях пожарно-спасательной части с применением специального оборудования. Кроме того, при проведении технического обслуживания и ремонта пожарной техники, возникает необходимость фиксации рукавов (шлангов) различного диаметра и назначения на патрубки гидро- и пневмомагистралей с помощью металлических хомутов.
Для решения обозначенной проблемы коллективом авторов кафедры механики, ремонта и деталей машин (в составе УНК «Пожаротушение») Ивановской пожарно-спасательной академии разработан специальный набор. Набор позволяет создавать проволочные хомуты любого диаметра при выполнении ремонтных работ в любых условиях без применения специального оборудования, а именно производить:
- фиксацию тела пожарного рукава на втулке соединительной головки (рис. 1)
- закрепление рукавов различного диаметра на штуцерах пневматических и гидравлических систем (рис. 2)
- соединение деревянных или металлических элементов конструкций (рис. 3)
Рис. 1 Навязка пожарного рукава

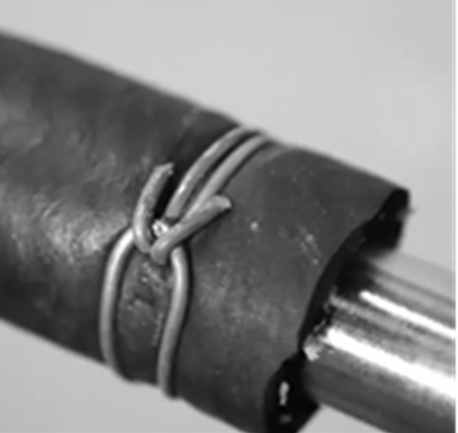

Рис. 2 Навязка резинового трубопровода

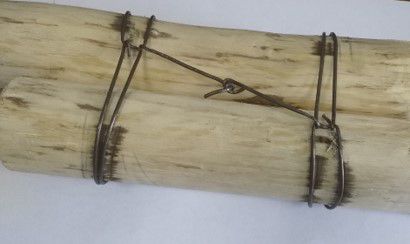

Рис. 3. Соединение элементов конструкций

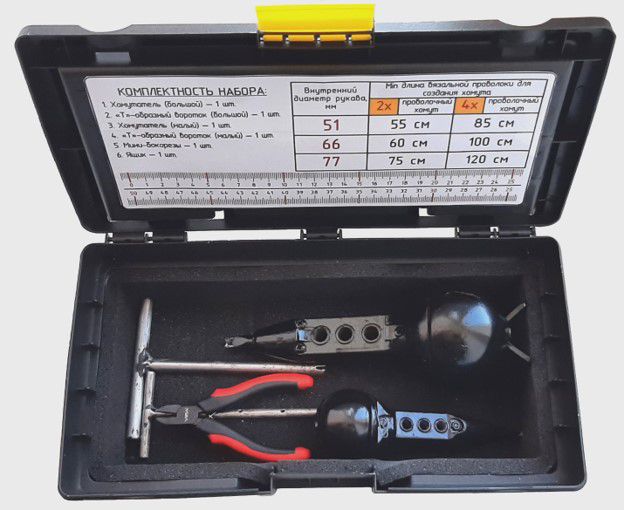

В состав набора входят два приспособления для создания проволочных хомутов на малых (до 50 мм) и больших (более 50 мм) диаметрах соединяемых деталей с Т-образными натяжителями проволоки, а также инструмент для ее перекусывания. Проволочный хомут создается с помощью приспособления (хомутателя), представленного на рис. 4. Хомутатель оснащен сферической рукоятью, в которой размещена катушка с необходимым запасом вязальной проволоки.

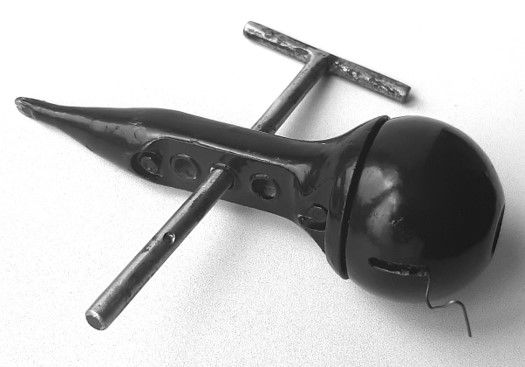

Рис. 4. Хомутатель
Также в комплектность набора входит инструкция по применению хомутателя, которая включает в себя 8 несложных приемов. Получаемое в результате установки проволочных хомутов соединение имеет необходимый запас прочности и герметичности.
Применение набора инструментов для навязки рукавов позволит повысить оперативность проведения ремонта и технического обслуживания пожарных рукавов, пожарной техники в полевых условиях и на базе пожарно-спасательной части.
