Пожарные стволы

Стволы пожарные ручные предназначены для создания сплошной компактной или распыленной струи воды, а также для защиты от тепловой радиации водяной завесой при тушении пожаров, они служат и для защиты от тепловой радиации водяной завесой при тушении пожаров.

Пожарные стволы входят в обязательный комплект пожарных автомобилей, мотопомп и внутренних пожарных кранов в жилых и производственных зданиях.

Ствол пожарный устанавливается на конце напорной линии и может применяться для комплектации пожарных автомобилей, пожарных мотопомп, внутренних пожарных кранов и применяются для подачи огнетушащей струи под определенным давлением.

Пожарные стволы в зависимости от вида пожарного ствола и типа насадок, могут формировать компактную сплошную струю и распылённую струю.

Пожарные стволы, которые формируют компактную сплошную струю воды и различных огнетушащих веществ, применяются для тушения пожара на дальнем расстоянии и для тушения пожара в труднодоступных местах.

Пожарные стволы, которые формируют распылённую струю воды и различных огнетушащих веществ, применяются для тушения пожара на близком расстоянии и для тушения пожара на больших площадях, а также в качестве водяной завесы для защиты людей от огня.

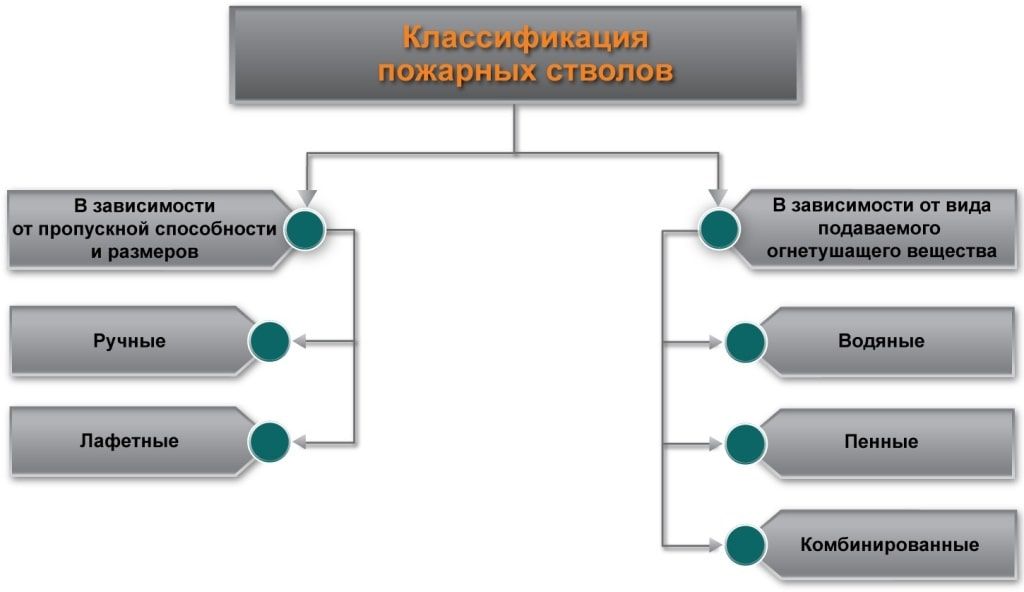

https://fireman.club/wp-content/uploads/2017/01/Klassifikatsiya-pozharnyih-stvolov.jpg

Итак, в зависимости от пропускной способности, пожарные стволы подразделяются на ручные и лафетные.

Ручные пожарные стволы и лафетные переносные пожарные стволы крепятся на окончании рукавной пожарной напорной линии, а стационарные лафетные пожарные стволы устанавливаются на опоре и подсоединяются непосредственно к пожарному крану или насосам на пожарной машине.

Ручные пожарные стволы предназначены для формирования и направления сплошной или распыленной струи воды, а также (при установке пенной насадки) струй воздушно-механической пены. Они используются для тушения возгораний ручным оборудованием. Глубина эффективности не превышает 5 м. Для работы с различными веществами предусмотрены специальные насадки.

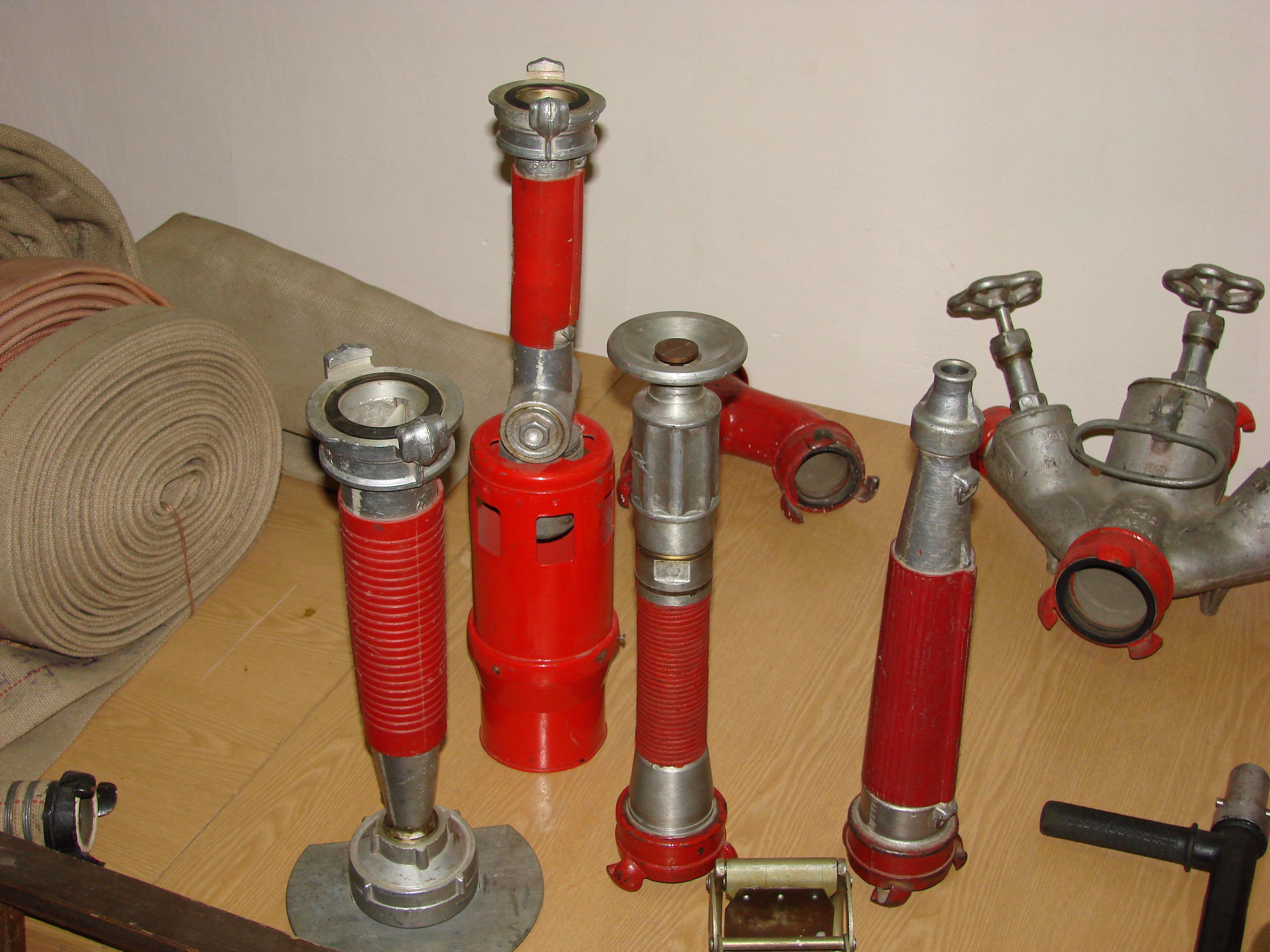

https://www.spena.ru/images/vidi-2.jpg

В свою очередь, ручные стволы делятся на следующие группы:

-       стволы для формирования компактной струи (РС-50, РС-70);

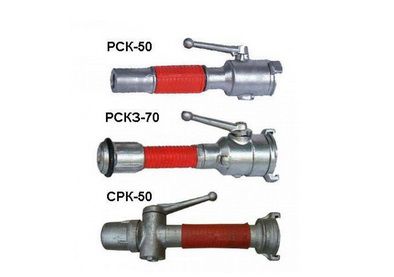

-   универсальные стволы, позволяющие подавать воду как компактной, так и распылённой струёй, а также перекрывать струю (РС-А, РС-Б, СПР-50, РСК-50, РСК-70, СРК-50, КР-Б);

-       универсальные стволы с возможностью создания водяной завесы (РСКЗ-50, РСКЗ-70);

-    комбинированные, позволяющие осуществлять подачу пены низкой кратности через специальный насадок (ОРТ-50);

-       пенные низкой кратности (СВП, СВПЭ).

Конструктивно любой ручной пожарный ствол состоит из корпуса, насадки (которая отвечает за тип струи), соединительной головки и ремня для переноски.

Ручные стволы применяются для ликвидации начальных стадий пожара, на масштабных ЧС – малоэффективны.

Лафетные стволы применяются в тех случаях, когда ручных стволов недостаточно для эффективного подавления огня.

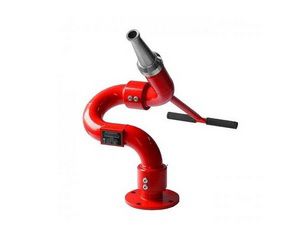

Лафетный ствол — это устройство для формирования сплошного или распыленного потока воды или огнетушащего вещества с изменяемым углом факела, которое используется для подачи большого напора в зону, где произошло возгорание. Используется в спецтехнике пожарных и на специализированных вышках. Создает распыленную струю, она подаётся под углом, что одновременно обеспечивает защиту пожарного.

https://www.spena.ru/images/vidi-1.jpg

Они делятся на:

-       стационарные — размещаемые на пожарной технике или на специальных площадках (вышках);

-       возимые — смонтированные на прицепах;

-       переносные — размещающиеся в транспортном состоянии в отсеке пожарного автомобиля.

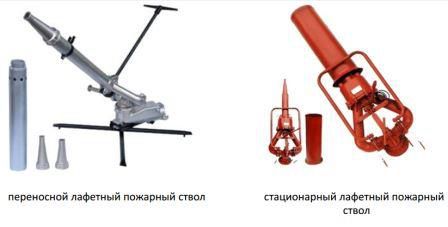

https://fireman.club/wp-content/uploads/2016/12/lafetnyie-pozharnyie-stvolyi.jpg

Маркировка лафетных стволов

Лафетные пожарные стволы выпускаются следующих типов:

·         переносной,

·         стационарный.

Классификация и особенности лафетных стволов регламентируются ГОСТ Р 51115-97:

·         В – рабочие устройства, устанавливаемые на автомобильных прицепах. Они оснащены вращательными механизмами, для увеличения диапазона их использования.

·         С – стационарное оборудование, для комплектации внутренних пожарных кранов.

·         Д – модели с возможностью удаленной регулировки. Имеется возможность дистанционно регулировать все параметры: включение и выключение, напор огнетушащего состава и струйное направление, расход пожарных стволов.

·         П – универсальная мобильная (переносная) модификация, оптимальна для насосных установок.

 Пожарные автомобили и пожарные стволы должны быть заземлены при подаче пены или воды на тушение электроустановки личным составом пожарной охраны, участвующим в тушении пожара.

При подаче огнетушащих веществ в очаг пожара с использованием лафетного ствола, установленного на вершине стрелы, выполняются следующие действия:

а) рукавная линия прокладывается по середине пакета колен лестницы и надежно закрепляется к ступеням рукавными задержками;

б) подача и прекращение подачи воды в рукавную линию осуществляется плавно, поскольку работа лафетным стволом создает определенные нагрузки на стрелу лестницы; запрещаются быстрые, резкие включения и выключения подачи воды;

в) давление у ствола поддерживается в пределах, указанных в технической документации завода-изготовителя;

г) при работе со стволом учитывается возможность выхода ствола за радиус действия предохранительного устройства, защищающего вершин стрелы от столкновения с препятствием, что исключает срабатывание предохранительного устройства.

 Заключение

     При выборе пожарных стволов необходимо учитывать следующие основные технические характеристики:

·   Рабочее давление. От этого показателя зависит удобство эксплуатации ствола в различных ситуациях (при различной степени и площади возгорания, в том или ином климате, в просторных помещениях или стеснённых условиях).

·    Расход воды.

·    Дальность подачи распылённой струи. Указывает максимальную дальность подачи распылённой струи воды (по последним каплям).

·  Дальность подачи компактной струи. Определяет максимальную дальность (по последним каплям) подачи сплошной струи воды при номинальном давлении.

·   Диаметр выходного отверстия насадка. Минимальный диаметр выходного отверстия насадка ствола, через которое осуществляется непосредственная подача струи воды.
