Водопитатели автоматических установок водяного и пенного пожаротушения
Водопитатель основной элемент автоматических установок водного или пенного пожаротушения (АУП). От его надежности и соответствия параметрам зависит успешность работы систем пожаротушения. В качестве источника водоснабжения в АУП следует использовать открытые водоемы, пожарные резервуары или водопроводы различного назначения, обеспечивающие расчетные параметры АУП.
Классификация применяемых водопитателей строится на их основном назначении и принципе действия.
Основной водопитатель - устройство, обеспечивающее работу автоматической установки пожаротушения в течение установленного времени с расчетным расходом и давлением воды и/или водного раствора, указанные в технической документации.
Автоматический водопитатель - водопитатель, автоматически обеспечивающий в дежурном режиме давление в трубопроводах, необходимое для срабатывания узлов управления.
Вспомогательный водопитатель - водопитатель, автоматически поддерживающий давление в трубопроводах, необходимое для срабатывания узлов управления, а также расчетные расход и давление воды и/или водного раствора до выхода на рабочий режим основного водопитателя.
Типы основных водопитателей
1) Насосные станции пожаротушения,
В состав насосных станций входят основные пожарные центробежные насосы. Принцип действия насоса основан на вращении лопастного колеса, которое создаёт центробежную силу, перемещающее воду от входа к выходу, повышая ее давление. Основной тип применяемых насосов - консольные, в которых двигатель и насос расположены на одном валу. Привод насосов может осуществляться от электродвигателя или от дизельного двигателя.
2) Водопитатели, использующие энергию внешнего водопровода.
Водопроводная сеть, объект защиты состоит из хозяйственно-питьевого, противопожарного водопровода. Принцип действия водопитателя основан на давление в наружном водопроводе, используемом для питания АУП. Давление в водопроводе должно быть постоянным и достаточным для работы диктующего оросителя в системе пожаротушения. Данный тип водопитателя используется редко, так как требует очень высокого и стабильного давления в городской сети.
Резервные пожарные насосы, применяемые в ОВ, - это насосы того же типа, что и основные. Классическая схема построения ОВ - основной и резервный насос, которые подключены к разным независимым источникам питания. Запуск основного насоса - электрический, резервного насоса от дизельного электрогенератора. Это гарантирует работу установки при отключении электроэнергии.
Типы автоматических водопитателей

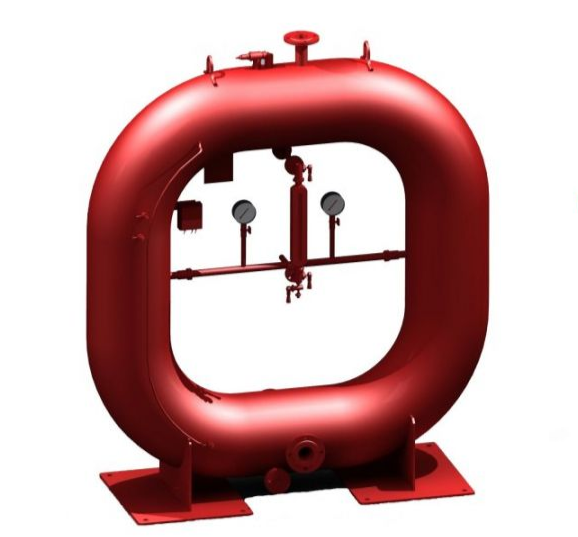

1) Сосуды вместимостью не менее 1 м3, заполненный водой объемом 0,5 м3 и сжатым воздухом,
2) Подпитывающий насос (жокей-насос), оборудованный промежуточной мембранной емкостью не менее 40 л с объемом воды 50% от ее вместимости,
Принцип действия автоматического водопитателя основан на том, что мембранная емкость находится под постоянным давлением сжатого воздуха. При открытии запорного устройства сжатый воздух вытесняет воду из мембранной емкости в сеть АУП, при появлении давления в сети срабатывает клапан в узле управления.
3) Водопровод иного назначения, давление и расход которого больше или равный параметрам жокей-насоса.
Типы вспомогательных водопитателей
Вспомогательный водопитатель используется в тех случаях, когда продолжительность выхода на режим пожарного насоса в водозаполненных АУП при автоматическом или ручном пуске составляет более 60 с.
1) Подпиточные насосы поддерживают постоянное давление в трубопроводах воздушных АУП, компенсируя незначительные утечки воздуха,
2) Насосы-дозаторы используются в установках пенного пожаротушения для точной подачи и дозирования пенообразователя в подводящий трубопровод, который идёт от основного водопитателя.
Выбор, комплектация и установка водопитателей регламентируется СП 10.13130.2020, СП 485.1311500.2020 и Федеральным законом ФЗ-123.
Основные требования к водопитателям
· для надежности насосных станции необходимо иметь 100% резервирование. При отказе основного насоса должен автоматически запускаться резервный;
· автоматический запуск по сигналу от системы управления и контроля;
· независимый источник энергии для резервного насоса с привод от двигателя, не зависящего от основного источника электроснабжения;
· обвязка насосов должна быть оборудована необходимой запорной арматурой, обратными клапанами, манометрами и устройствами для тестирования.
В современных АУП применяется комплекс водопитателей, основу которого составляют насосные станции с основными и резервными пожарными насосами. Их работа обеспечивается системами автоматического управления, контролирующими давление и запускающими насосы в определенной последовательности.
