Способы соединения медных и алюминиевых проводов в электропроводке
Основная причина, по которой напрямую соединять медные и алюминиевые провода нельзя – это возникновение гальванической пары, явления известного еще с первых опытов с электричеством. Другими словами, между металлами возникает электрохимическая разность потенциалов, в результате чего атомы алюминия начинают «перетекать» на медный проводник, окисляясь, в последующем вызывая коррозию.
Самое главное, что нужно помнить при монтаже электропроводки и создания долговечного и надежного контакта между алюминиевыми и медными проводами, не следует допускать непосредственного контакта меди и алюминия между собой.
Существует несколько простых и надежных способов соединений данных проводников:
– Соединение с помощью винтовой клеммной колодки;
– Соединение с помощью самозажимной клеммной колодки;
– Соединение с помощью кабельной гильзы;
– Болтовое соединение.
Разберем их более подробно.
Соединение медных и алюминиевых проводов с помощью винтовой клеммной колодки довольно надежен, прост и быстр. Главное, во время монтажа не передавить винтом провод, или не сорвать резьбу крепления. Со временем такому соединению может потребоваться небольшая дополнительная затяжка винта.

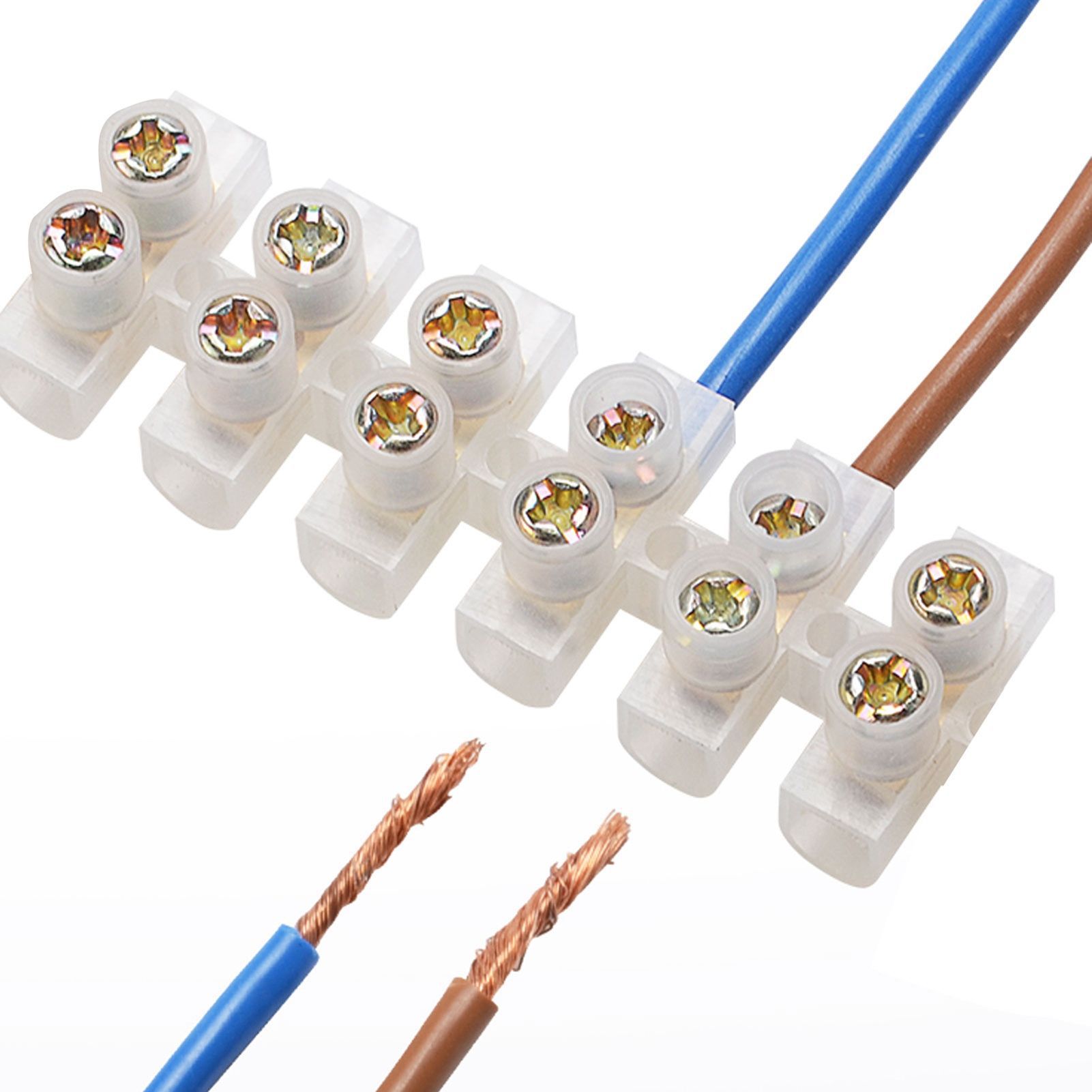

Рис. 1. Винтовая клеммная колодка / Фотография взята из открытых источников
Соединение проводов с помощью самозажимной клеммной колодки исключает необходимость использования дополнительного инструмента для затяжки контактных групп, что существенно сокращает и упрощает монтаж.

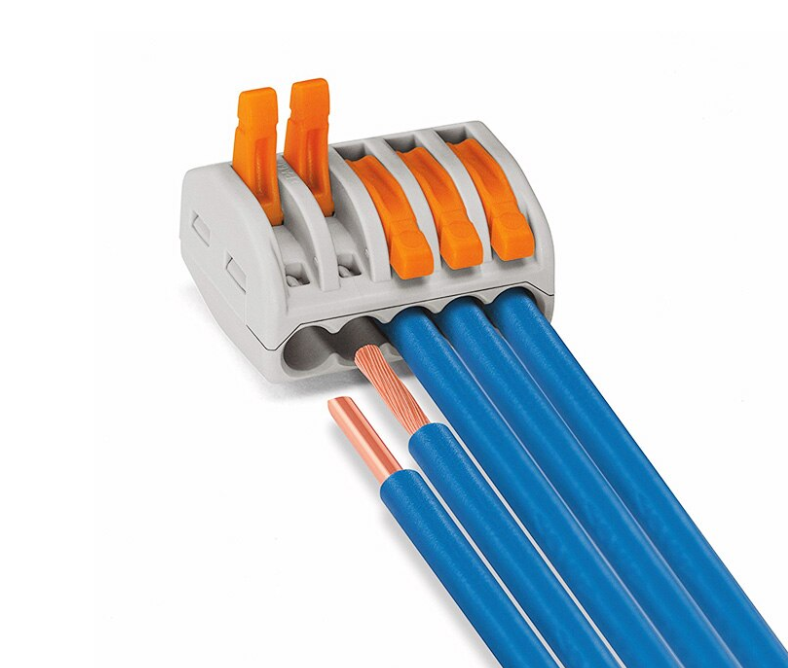

Рис. 2. Самозажимная клеммная колодка / Фотография взята из открытых источников
Соединение проводов с помощью кабельной гильзы обеспечивает надежный электрический контакт, долговечно, не требует дополнительного обслуживания соединения с течением времени. Из минусов – соединение является неразъемным, требующим использования дополнительной внешней изоляции.

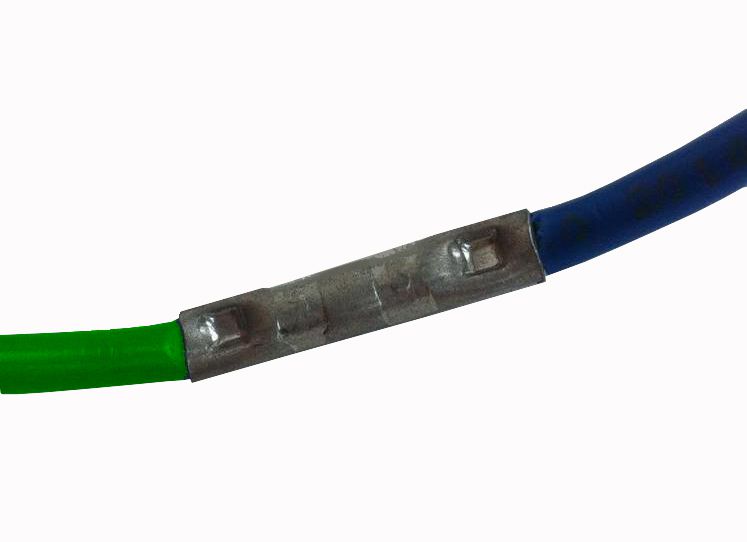

Рис. 3. Кабельная гильза / Фотография взята из открытых источников
Соединительные гильзы могут быть как обычными, металлическими, так и специально созданными для задачи, рассматриваемой в нашей статье - медно-алюминиевыми. Желательно, чтобы сечение используемых для соединения медных и алюминиевых проводов было одинаковым, или близким по размеру. Для использования данного способа соединения необходимо наличие обжимного устройства. Многократное использование гильзы невозможно.

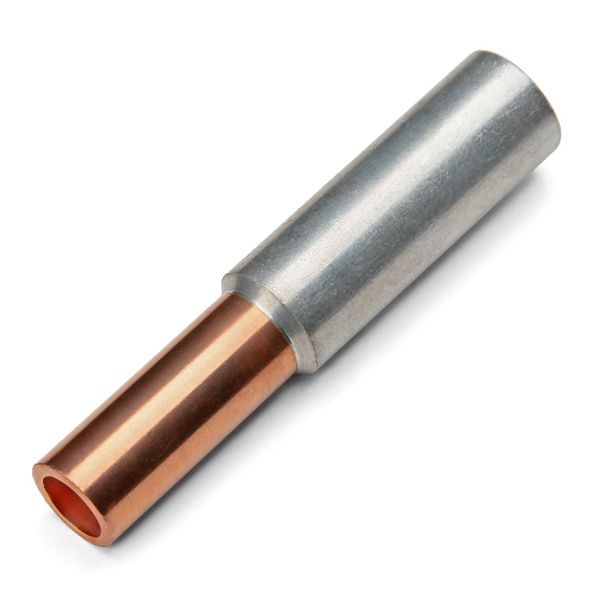

Рис. 4. Медно-алюминиевая кабельная гильза / Фотография взята из открытых источников
Существует еще один способ обеспечения надежного контакта медных и алюминиевых проводов – резьбовое соединение. Обязательное условие – использование грайверной шайбы в качестве разделителя. Из минусов – большие габариты готового соединения и необходимость использования дополнительной внешней изоляции.

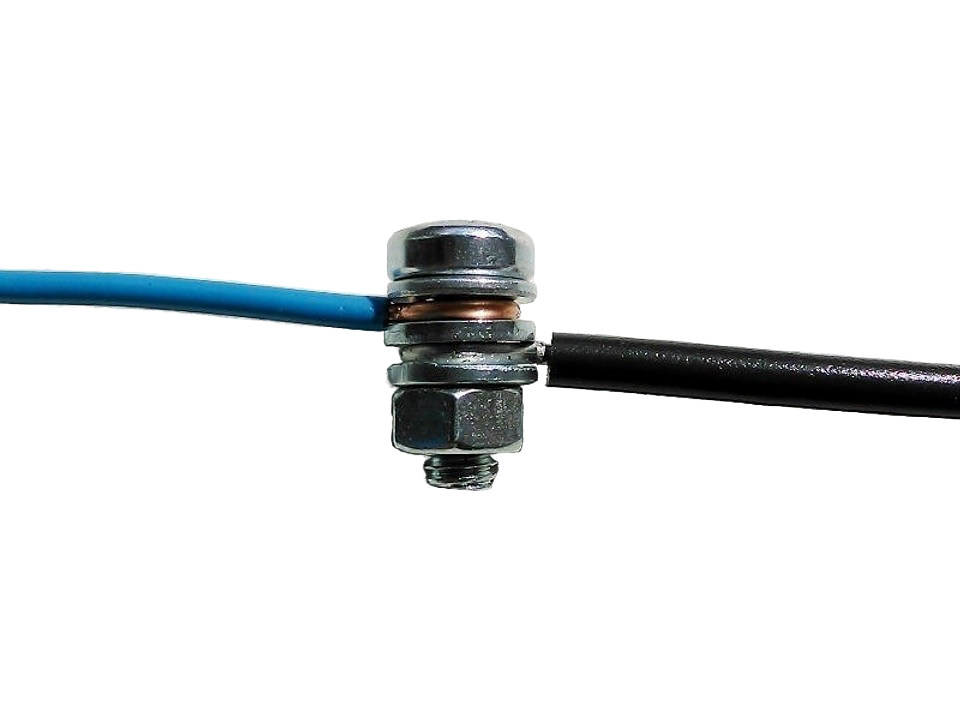

Рис. 5. Резьбовое соединение / Фотография взята из открытых источников
Подводя итог нужно отметить, что соединять медные и алюминиевые провода можно. Но для этого необходимо использовать правильные методы, разделяющие эти два металла и не допускающие возникновения гальванической пары. Рассмотренные способы соединения являются наиболее безопасными и приемлемыми для монтажа электропроводки из проводников разных материалов. Помните, соблюдение технологии монтажа и использование соответствующих материалов – залог долговечности и безопасности такого соединения.
