Допинг 2Е160
Характеристики
Описание

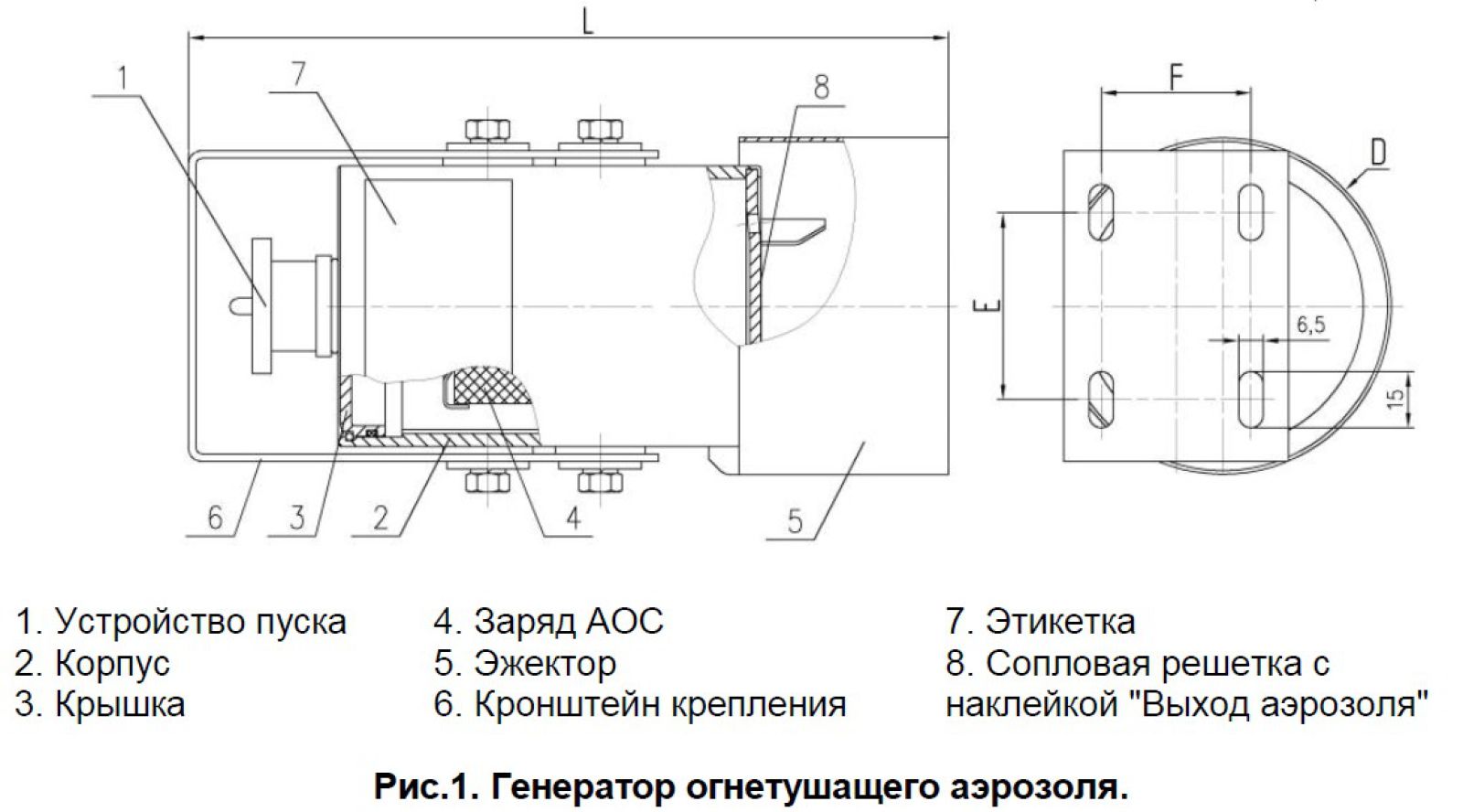

Генератор огнетушащего аэрозоля Допинг 2Е80, Допинг 2Е160 (мод.: Допинг 2Е160 (ГОА-II-0,23-022-012) , Допинг 2Е225, Допинг 4Е400, Допинг 4Е700 с коническим истечением аэрозоля предназначен для тушения в условно-герметичных объемах пожаров и загораний следующих классов (по ГОСТ 27331-87):
- А2 - горение твердых веществ, не сопровождаемое тлением;
- В - горение жидких веществ; а также для тушения пожаров, возникающих в помещениях с кабелями, электроустановками и электрооборудованием, находящимся под напряжением до 140 кВ.
Генераторы являются исполнительными устройствами в составе автоматических или автономных систем аэрозольного объемного пожаротушения (АОТ), размещаемых на стационарных объектах и различных транспортных средствах.
Генераторы могут эксплуатироваться при температурах от минус 50ºС до плюс 95ºС и относительной влажности воздуха (93 ± 3)% при верхней температуре (55 ± 2) ºС и нижней температуре (25 ± 3) ºС.
Группа механического исполнения по ГОСТ 30631 – М25, М30.
Преимущественная область применения генераторов - моторные и багажные отделения транспортных средств (автомобильных, железнодорожных, водных и др.), электрические шкафы, сейфы, хранилища материальных ценностей и т.п.
Генераторы относятся к классу стационарных огнетушителей и его компоненты, включая аэрозоль, образующийся в результате сгорания шашки состава "КЭП" при срабатывании генератора, не содержит озоноразрушаюших веществ. Класс опасности – 4.1 по ГОСТ 19433-88.
Особенностью данных генераторов в сравнении с генераторами осевого истечения является относительно короткая струя истекающего аэрозоля, а также достаточно быстрое её охлаждение по всей длине. Большим преимуществом генераторов является их высокая пожаротушащая эффективность, что позволяет применять генераторы в относительно больших и негерметичных объёмах.
Технические характеристики:
Наименование показателя, единица измерения | Значение | ||||
| Масса АОС (аэрозолеобразующего состава) «КЭП», кг | 0,080 | 0,164 | 0,230 | 0,400 | 0,700 ±0,070 |
Огнетушащая способность генератора согласно ГОСТ Р 53284, кг/м3 ,не более: - для модельных очагов класса В; |
0,022 | ||||
| Максимальный объем условно герметичного помещения, в котором ГОА обеспечивает тушение: - модельных очагов пожара класса В, м3 - модельных очагов пожара класса А2, м3 |
3,6
|
7,3
|
10,4
|
18,2
|
31,8
|
| Время (продолжительность) подачи) огнетушащего аэрозоля (работы генератора) в пределах температур эксплуатации,с: - минус 50 °С - плюс 20 °С - плюс 95 °С |
12,0±1,2 |
13,0±1,3 |
13,0±1,3 |
20,0±2,0 |
20,0±2,0 |
| Огнетушащая интенсивность подачи аэрозоля (кг/(м3 ·с)), достигаемая при работе ГОА (при температуре плюс 20°С): - для модельных очагов класса В; - для модельных очагов класса А2 |
0,002 |
0,0018 |
0,0018 |
0,0011 |
0,0011 |
| Масса генератора, кг | 1,56 | 1,65 | 1,80 | 2,45 | 2,45 |
| Количество тепла,выделяемого при работе ГОА, МДж, не более | 0,095 | 0,19 | 0,28 | 0,48 | 0,84 |
| Параметры запуска: (электрического) - значение пускового тока, А, не менее - сопротивление электрической цепи запуска, Ом - длительность импульса, мс, не более - напряжение запуска, В, не более - ток гарантированного несрабатывания (безопасный ток контроля электрической цепи), А, не более |
0,5 | ||||

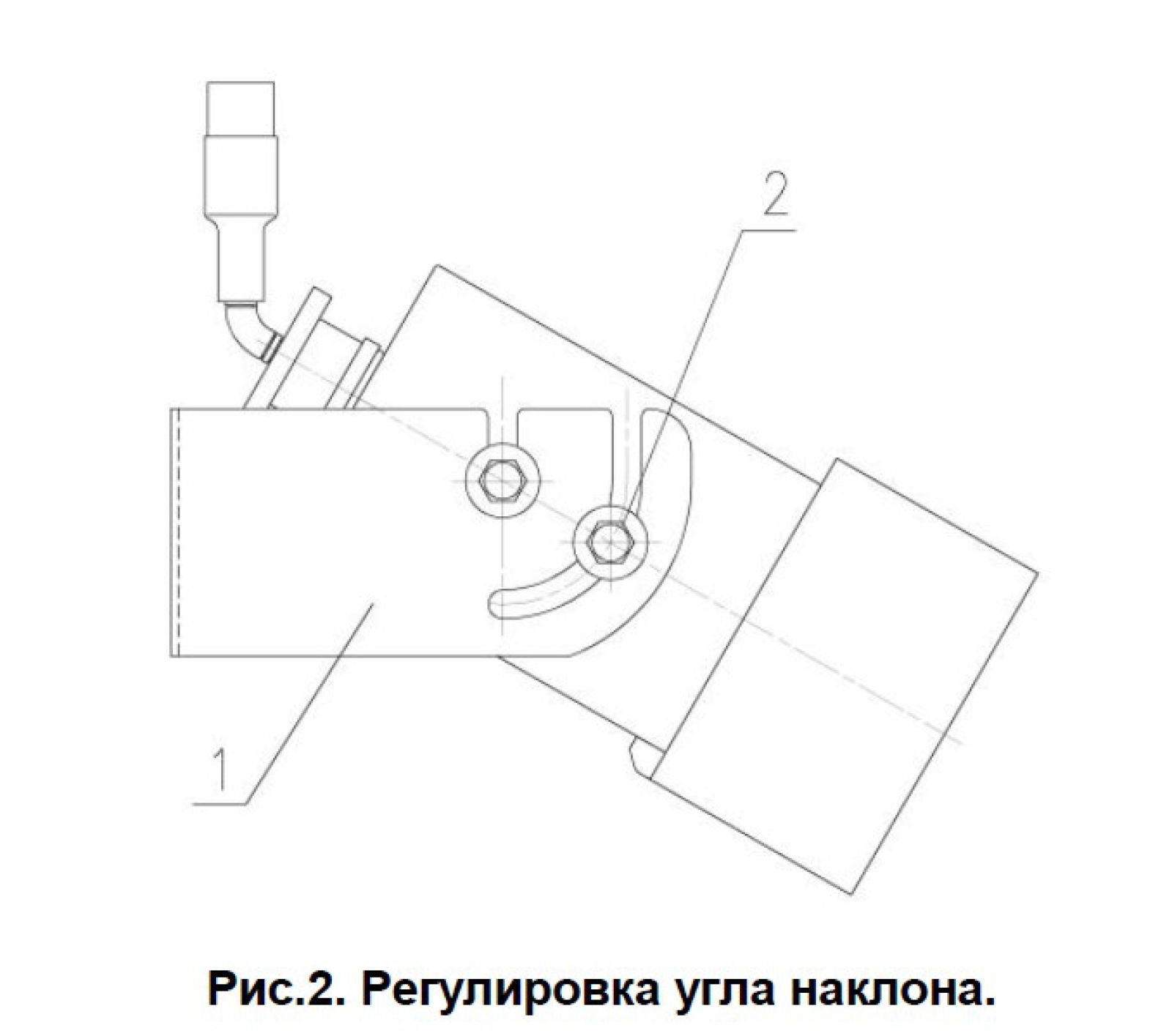

Генератор размещается непосредственно на защищаемом объекте (в помещении, на транспортном средстве и т.д.) и может монтироваться как на стене или вертикальной части конструкции объекта, так и на потолке или на полу. Выбор места крепления генератора определяется особенностью конструкции объекта. Монтаж генератора производится с помощью кронштейна крепления. При выборе расстояния между генератором и оборудованием, установленным в защищаемом объекте, необходимо учитывать длины зон с повышенной температурой. Метизы крепления кронштейна генератора к конструкциям объекта в комплект поставки не входят.
При проектировании электрических линий запуска генератора следует предусмотреть меры, исключающие возникновение токов наводок, которые могут привести к несанкционированному запуску генератора.
Предприятие-изготовитель гарантирует соответствие генератора требованиям технических условий ТУ 2829-025-69229785-2018 при соблюдении потребителем условий транспортирования, хранения и эксплуатации.
ДОПИНГ серии «Е» – генератор огнетушащего аэрозоля с осевым истечением аэрозоля. Особенностью конструкции данных генераторов является относительно короткая струя истекающего аэрозоля, а также достаточно быстрое её охлаждение по всей длине. Большим преимуществом генераторов является их высокая огнетушащая способность, что позволяет применять генераторы в относительно больших и негерметичных объёмах.
Область применения: электрические шкафы, сейфы, хранилища материальных ценностей, моторные и багажные отделения транспортных средств (автомобильных, железнодорожных, водных и др.).
