Допинг 2Р.400
Характеристики
Описание
Генератор огнетушащего аэрозоля Допинг 2P.400»/«Допинг 2Р.400к с радиальным истечением аэрозоля (в дальнейшем «генератор») предназначен для тушения в условно-герметичных объемах пожаров и загораний по ГОСТ 27331-87 следующих классов:
- подкласс А2 - горение твердых веществ, не сопровождаемое тлением;
- класс В - горение жидких веществ;
- класс Е - пожары, возникающие в помещениях с кабелями, электроустановками и электрооборудованием, находящимся под напряжением до 140 кВ;
- а также для локализации пожаров подкласса А1.
Генератор имеет климатическое исполнение В изделий категорий 1; 1.1; 2; 2.1; 3 по ГОСТ 15150-69. Рабочее значение температуры эксплуатации от -50°С до +95°С (допускается в течение суток повышение на 8 часов температуры до +125°С).
Группа механического исполнения по ГОСТ 17516.1-90 – М 25; М 30.
Преимущественная область применения - моторные и багажные отделения транспортных средств (автомобильных, железнодорожных, водных и др.), электрические шкафы, сейфы, хранилища материальных ценностей и т.п.
Аэрозоль, образующийся в результате сгорания шашки состава "КЭП" при срабатывании генератора, не содержит озоноразрушаюших веществ. Класс опасности – 4.1 по ГОСТ 19433-88.
Технические характеристики:
| Наименование показателя, единица измерения | Значение |
| Масса АОС (аэрозолеобразующего состава) "КЭП", кг | 0,40±0,04 |
| Огнетушащая способность генератора, кг/м3 ,не более: - для модельных очагов класса В; - для модельных очагов класса А2 |
0,060 |
| Максимальный объем условно герметичного помещения, в котором ГОА обеспечивает тушение модельных очагов пожара класса В, м3 | 6,7 |
| Инерционность (время срабатывания) генератора, в пределах температур эксплуатации, с: - минус 50 °С - плюс 20 °С - плюс 95 °С |
4,0±0,5 |
| Огнетушащая интенсивность подачи аэрозоля (при температуре плюс 20°С), кг/(м3 ·с): - для модельных очагов класса В; - для модельных очагов класса А2 |
0,0086 |

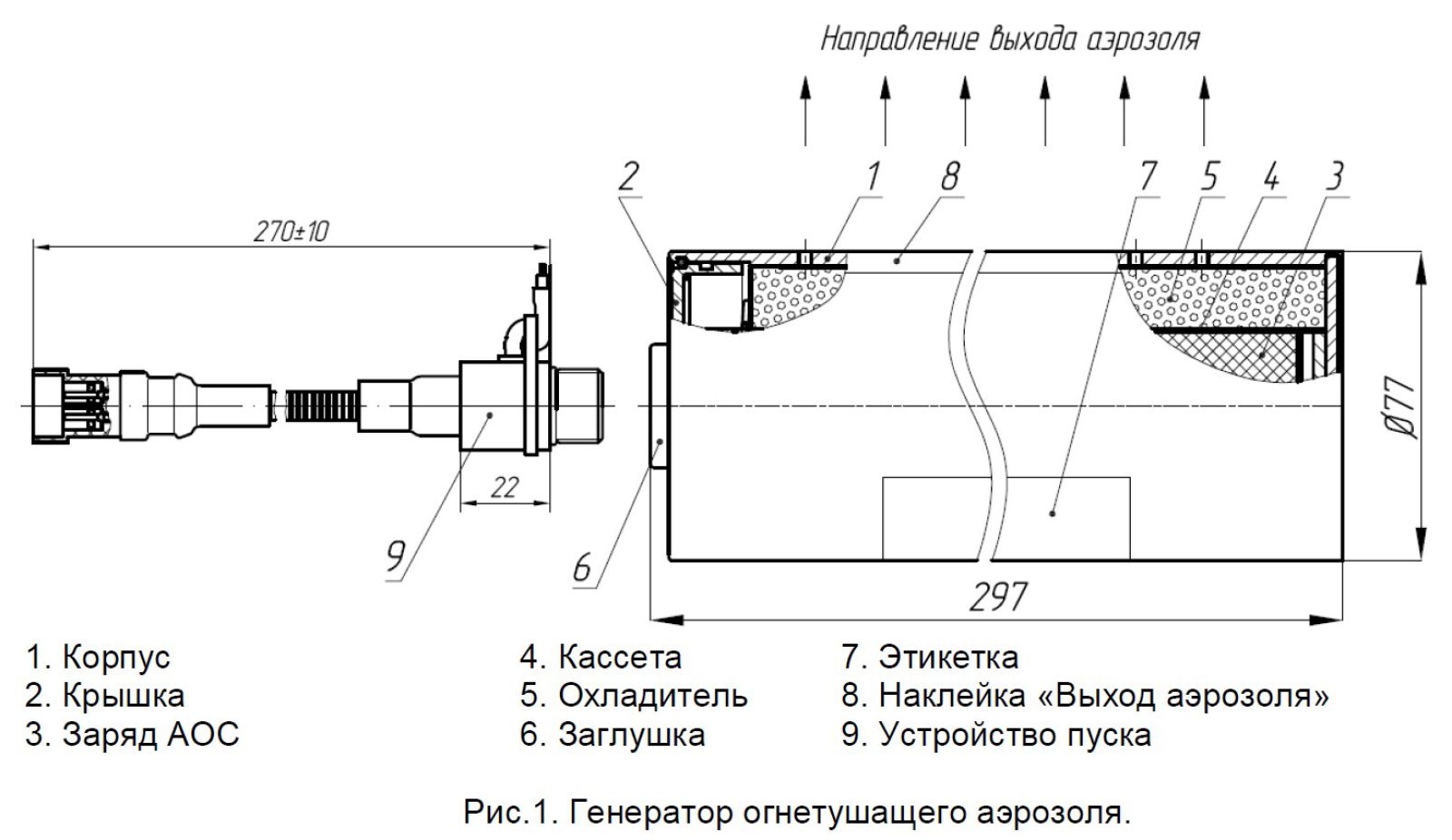

| Габаритные размеры, мм ,не более: - длина - диаметр | 297 77 |
| Масса генератора, кг: | 3,3±0,33 |
| Количество тепла, выделяющееся при работе ГОА, кДж, не более | 84 |
| Параметры запуска*: (электрического) - значение пускового тока, А, не менее - сопротивление электроцепи запуска, Ом - длительность импульса, мс, не более - напряжение запуска, В, не более - ток гарантированного несрабатывания (безопасный ток контроля электрической цепи), А, не более; тепловым воздействием: - от узла самозапуска, температура срабатывания, ºС, не менее | 0,5
|
Генератор размещается непосредственно на защищаемом объекте (в помещении, на транспортном средстве и т.д.) и монтируется на стене или вертикальной части конструкции объекта. Монтаж генератора производится с помощью кронштейна крепления. При выборе расстояния между генератором и объектом тушения необходимо учитывать длины зон с повышенной температурой п. 11 раздела 2, но оно не должно превышать, по возможности, 3,0 м. Для монтажа сверлятся 2 отверстия диаметром 8 мм под пластмассовый дюбель 8 мм на глубину 48 мм в соответствии с размерами, указанными на (рис.2). Кронштейн крепления закрепляется шурупами диаметром 5 мм и длиной 35мм. На металлических конструкциях кронштейн крепления закрепляется при помощи 2-х винтов М5х30, 2-х шайб пружинных 5 и 2-х гаек М5 через 2 паза 6 мм (метизы крепления на объекте в комплект поставки не входят).
Для закрепления генератора в кронштейнах необходимо в отверстие каждого кронштейна установить метизы (входят в комплект, см. рис.2). Генератор необходимо развернуть таким образом, чтобы наклейка с надписью «Выход аэрозоля» была обращена в сторону зоны возможного возникновения пожара. Расстояние от сопловых отверстий до зоны возможного возникновения пожара не должно превышать, по возможности, 2,5м. Кронштейны не должны закрывать, либо частично перекрывать сопловые отверстия корпуса, заклеенные наклейкой «Выход аэрозоля».
При проектировании электрических линий запуска генератора следует предусмотреть меры, исключающие возникновение токов наводок, которые могут привести к несанкционированному запуску генератора.
Скачать паспорт и руководство по эксплуатации Допинг 2P.400»/«Допинг 2Р.400к
