ТОР 1000
Характеристики
Описание
Генераторы огнетушащего аэрозоля ТОР 1000 (мод.: ТОР 1000 (ГОА-II-1,0-022-006), ТОР 1400, ТОР 2800 и ТОР 3500 с круговым истечением аэрозоля предназначены для тушения в условно-герметичных объемах пожаров и загораний в составе систем аэрозольного объемного пожаротушения (АОТ), размещаемых на стационарных объектах по ГОСТ 27331-87 следующих классов:
- подкласс А2 - горение твердых веществ, не сопровождаемое тлением;
- класс В - горение жидких веществ;
- класс Е - пожары, возникающие в помещениях с кабелями, электроустановками и электрооборудованием, находящимся под напряжением до 140 кВ;
- а также для локализации пожаров подкласса А1.
Генератор имеет климатическое исполнение О изделий категорий 1; 1.1; 2; 2.1 по ГОСТ 15150-69. Рабочее значение температуры эксплуатации от -60С до +60С. Группа механического исполнения по ГОСТ 17516.1-90 – М 6.
Преимущественная область применения – производственные и складские помещения, энергопомещения, помещения с электроустановками, электрическими кабелями, коммутационным оборудованием и т. п.
Аэрозоль, образующийся в результате сгорания шашки состава "КЭП" при срабатывании генератора, не содержит озоноразрушаюших веществ. Класс опасности – 4.1 по ГОСТ 19433-88.
Технические характеристики:
Наименование показателя, единица измерения | Значение | |||
| Масса снаряженного ГОА, кг. | 1,0±0,1 | 1,4±0,1 | 2,8±0,15 | 3,5±0,2 |
| Огнетушащая способность ГОА при тушении: - модельных очагов класса В, кг/м3 - модельных очагов подкласса А2 , кг/ м3 |
0,022 |
0,022 |
0,022 |
0,022 |
| Максимальный объем условно герметичного помещения, в котором ГОА обеспечивает тушение - модельных очагов пожара класса В, м3 - модельных очагов пожара подкласса А2, м3 |
45 |
64 |
127 |
159 |
Инерционность (время срабатывания) генератора, в пределах температур эксплуатации, с: - минус 60 °С |
1,5±0,5 |
1,5±0,5 |
1,0±0,5 |
1,0±0,5 |
Огнетушащая интенсивность подачи аэрозоля из ГОА в максимальном объеме условно герметичного помещения, в котором генератор обеспечивает тушение модельных очагов пожара, кг/ (м3·с): - для модельных очагов класса В; - для модельных очагов подкласса А2; |
0,0036 |
0,0027 |
0,0012 |
0,001 |
| Количество тепла (МДж), выделяемого при работе ГОА, не более | 1,21 | 1,69 | 3,39 | 4,23 |
| Тип соединителя | Двухконтактный разъем АМР серии Superseal 1.5 | |||
ТОР 1000 - генераторы огнетушащего аэрозоля с круговым истечением аэрозоля.

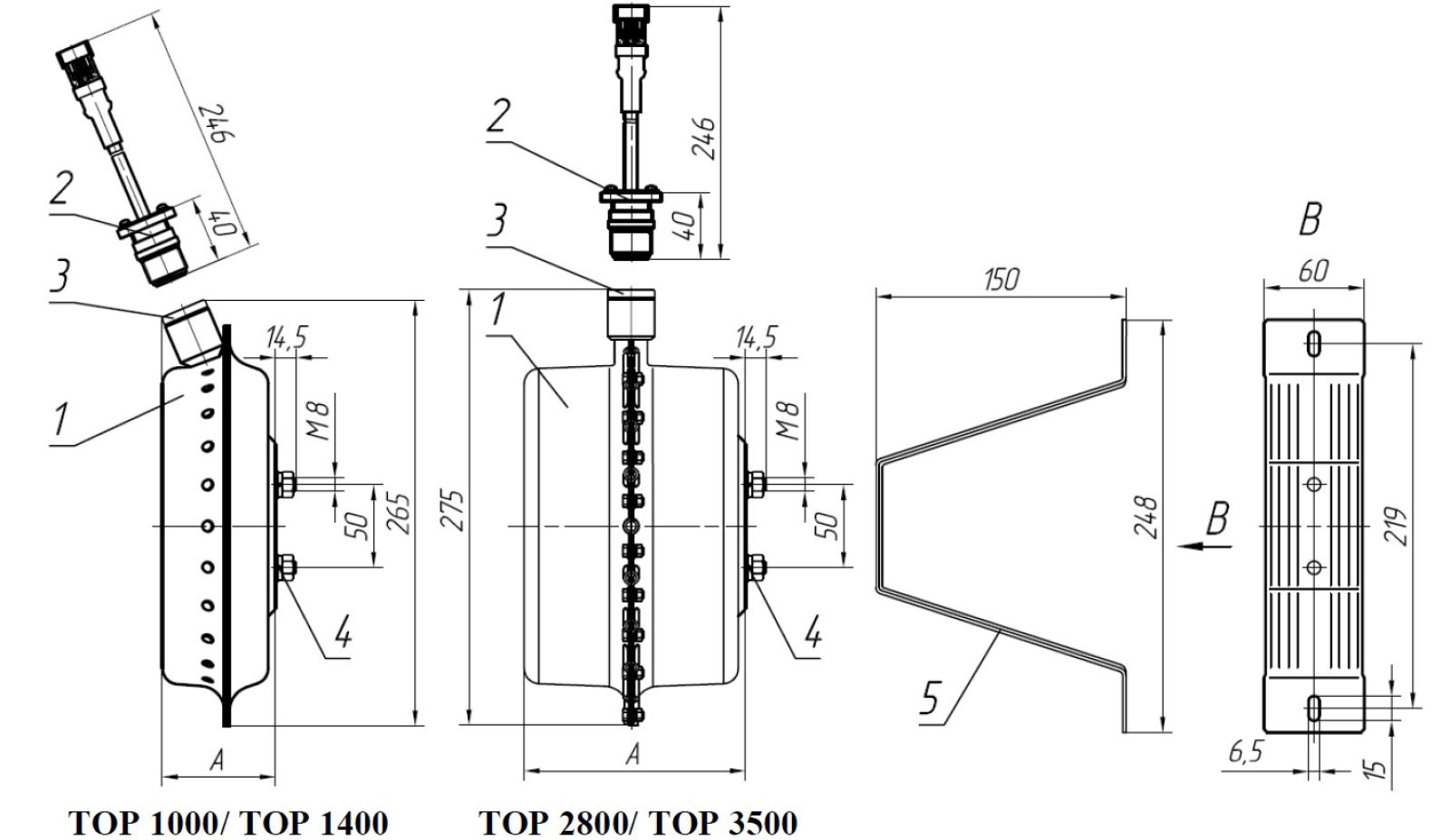

Генератор размещается непосредственно в защищаемом объекте (помещении) на несущих конструкциях или непосредственно на стенах (потолке, полу), при этом кронштейн, на котором крепится генератор, должен выдерживать статическую нагрузку в вертикальном направлении не менее 40 кг. Для крепления кронштейна к опоре в нем выполнены два овальных отверстия 6,5х15 мм. Возможны два варианта установки генератора.
Монтаж на стене или вертикальной части конструкции производится таким образом, чтобы втулка корпуса 1 для установки устройства пуска 2 была направлена вверх. Огнетушащий аэрозоль выходит из корпуса с начальным распространением в вертикальной плоскости.
Генератор может быть также закреплен на полу, потолке или любой другой опоре так, чтобы выходящий аэрозоль распространялся в горизонтальной плоскости.
При проектировании электрических линий запуска генератора следует предусмотреть меры, исключающие возникновение токов наводок, которые могут привести к несанкционированному запуску генератора. Ток проверки должен быть не более 0,1 А.
Предприятие-изготовитель гарантирует соответствие генератора требованиям технических условий ТУ 4854-016-69229785-2012 при соблюдении потребителем условий транспортирования, хранения и эксплуатации.
Преимущество данных ГОА перед другими в том, что круговое истечение аэрозоля в наибольшей степени отвечает требованиям, предъявляемым к средствам объёмного пожаротушения.
Несмотря на отсутствие слоя охладителя внутри изделия, круговое истечение обеспечивает довольно быстрое охлаждение выходящего из корпуса аэрозоля, что позволяет применять ГОА этого типа в помещениях (объёмах) с весьма плотной компоновкой технологического оборудования и также достичь большей огнетушащей способности.
